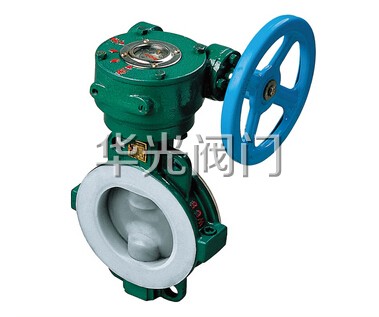

襯氟對夾蝶閥D371F46-10/16C【襯氟蝶閥】
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
D371F46-10/16C襯氟對夾蝶閥的介紹：
蝸輪對夾式襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。
D371F46-10/16C襯氟對夾蝶閥的適用范圍：
廣泛應用于煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統。
D371F46-10/16C襯氟對夾蝶閥的結構特點：
1.體積小，安裝方便、結構簡單；
2.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節；
3.四級加載彈性密封,絕對保證了閥門內、外的零泄露；
【D371F46-10/16C襯氟對夾蝶閥結構圖片】
【D371F46-10/16C襯氟對夾蝶閥性能參數】
|
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
工作溫度(℃) |
適用介質 |
|
D71F46-10 |
1.0 |
1.5 |
1.1 |
-20～180 |
硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質 |
|
D71F46-16 |
1.6 |
2.4 |
1.76 |
-20～180 |
|
|
D371F46-10 |
1.0 |
1.5 |
1.1 |
-20～150 |
|
|
D371F46-16 |
1.6 |
2.4 |
1.76 |
-20～150
|

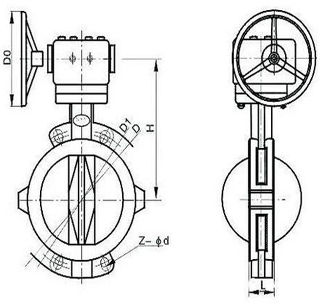

【D371F46-10/16C襯氟對夾蝶閥外形和連接尺寸】
|
公稱通徑DN(mm) |
尺寸 |
|||||
|
L |
H1 |
H2 |
D1 |
D2 |
D0 |
|
|
50 |
43 |
75 |
150 |
49 |
98 |
140 |
|
65 |
46 |
83 |
155 |
62 |
115 |
140 |
|
80 |
46 |
90 |
175 |
77 |
133 |
160 |
|
100 |
52 |
100 |
180 |
97 |
148 |
200 |
|
125 |
56 |
105 |
201 |
122 |
185 |
200 |
|
150 |
56 |
133 |
225 |
147 |
215 |
240 |
|
200 |
60 |
165 |
260 |
197 |
265 |
280 |
|
250 |
68 |
196 |
296 |
247 |
320 |
280 |
|
300 |
78 |
225 |
330 |
295 |
370 |
320 |
|
350 |
78 |
264 |
360 |
340 |
430 |
320 |
|
400 |
102 |
285 |
410 |
390 |
485 |
320 |
|
450 |
114 |
310 |
455 |
440 |
540 |
320 |
|
500 |
127 |
350 |
495 |
490 |
590 |
320 |
|
600 |
154 |
410 |
550 |
590 |
690 |
400 |
|
700 |
165 |
495 |
650 |
685 |
800 |
400 |
|
800 |
190 |
550 |
720 |
785 |
900 |
400 |
