鍛鋼固定球閥Q47F-16/25C
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
【Q47F鍛鋼固定球閥介紹】
Q47F鍛鋼固定球閥系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能;標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能;利用自帶的排放閥，閥體中腔可向外排放;樞軸采用防吹出保護結構，有效地防止泄漏;低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉;閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
鍛鋼固定球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
【Q47F鍛鋼固定球閥特點】
1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能
2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放
3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛
【Q47F鍛鋼固定球閥零件材料】
|
零件名稱
|
材料
|
|||
|
材料代號
|
Ｃ
|
Ｌ
|
Ｐ
|
Ｒ
|
|
閥體 閥蓋
|
WCB
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
球體
|
2Cr13
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
閥桿
|
2Cr13
|
316L
|
1Cr18Ni9Ti(304)
|
1Cr18Ni12Mo2Ti(316)
|
|
閥座密封面
|
PTFE、碳素纖維＋PTFE、對位聚苯
|
|||
|
螺柱 螺母
|
35 35CrMoA(B7)
45(2H)
|
2Cr13(420) 1Cr18Ni9
1Cr17Ni2(431)
|
||
|
填料
|
Ｖ型PTFE、柔性石墨
|
|||
【Q47F鍛鋼固定球閥性能參數】
|
試驗壓力（Mpa)
|
公稱壓力（Mpa)
|
壓力級（Class)
|
|||||||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0 | 25.0 |
150
|
300
|
400
|
600
|
900
|
1500 | |
|
強度試驗 |
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24 | 37.5 |
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4 |
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
17.6 | 27.5 |
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1 |
|
氣密試驗
|
0.5-0.7
|
||||||||||||
|
工作溫度
|
PTEE≤150℃ PPL E≤300℃
碳纖≤350℃
|
||||||||||||
|
適用介質
|
C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ）
R：醋酸類（溫度≤200℃ ）
|
||||||||||||
【Q47F鍛鋼固定球閥外形尺寸】
| PN1.6MPa/mm | |||||||||||||
| DN | d1 | L | W | H1 | H2 | W1 | D2 | D1 | D | N-φ | b | f |
重量/kg |
| 15 | 15 | 108 | 130 | - | 59 | - | 45 | 65 | 95 | 4-14 | 14 | 2 | 23 |
| 20 | 20 | 117 | 130 | - | 63 | - | 55 | 75 | 105 | 4-14 | 14 | 2 | 30 |
| 25 | 25 | 127 | 160 | - | 75 | - | 65 | 85 | 115 | 4-14 | 14 | 2 | 45 |
| 32 | 32 | 140 | 160 | - | 85 | - | 78 | 100 | 135 | 4-18 | 16 | 2 | 57 |
| 40 | 40 | 165 | 230 | - | 95 | - | 85 | 110 | 145 | 4-18 | 16 | 3 | 70 |
| 50 | 50 | 178 | 230 | - | 107 | - | 100 | 125 | 160 | 4-18 | 16 | 3 | 95 |
| 65 | 65 | 190 | 400 | - | 142 | - | 120 | 145 | 180 | 4-18 | 18 | 3 | 15 |
| 80 | 80 | 203 | 400 | - | 152 | - | 135 | 160 | 195 | 8-18 | 20 | 3 | 19 |
| 100 | 100 | 305 | 700 | - | 178 | - | 155 | 180 | 215 | 8-18 | 20 | 3 | 33 |
| 125 | 125 | 356 | 1100 | - | 252 | - | 185 | 210 | 245 | 8-18 | 22 | 3 | 58 |
| 150 | 150 | 394 | 1100 | - | 272 | - | 21O | 240 | 280 | 8-23 | 24 | 3 | 93 |
| 200 | 200 | 457 | 1500 | - | 342 | - | 265 | 295 | 335 | 12-23 | 26 | 3 | 160 |
| 200 | 200 | 457 | - | - | 398 | - | 265 | 295 | 335 | 12-23 | 26 | 3 | 180 |
| 250 | 250 | 533 | - | 335 | 495 | 1155 | 320 | 355 | 405 | 12-25 | 30 | 3 | 240 |
| 300 | 300 | 61O | - | 385 | 580 | 171 | 375 | 410 | 460 | 12-25 | 30 | 4 | 390 |
| 350 | 350 | 686 | - | 430 | 625 | 171 | 435 | 470 | 520 | 16-25 | 34 | 4 | 510 |
| 400 | 400 | 762 | - | 470 | 720 | 257 | 485 | 525 | 580 | 16-30 | 36 | 4 | 750 |
| 500 | 500 | 914 | - | 590 | 840 | 257 | 608 | 650 | 705 | 20-34 | 44 | 4 | 1190 |
| 600 | 600 | 1067 | - | 700 | 1050 | 150 | 718 | 770 | 840 | 20-41 | 48 | 5 | 2100 |
| 700 | 700 | 1245 | - | 780 | 1150 | 83 | 788 | 840 | 910 | 24-41 | 50 | 5 | 3000 |

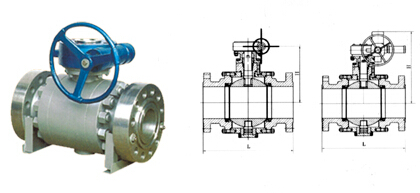

【Q47F鍛鋼固定球閥結構圖】
