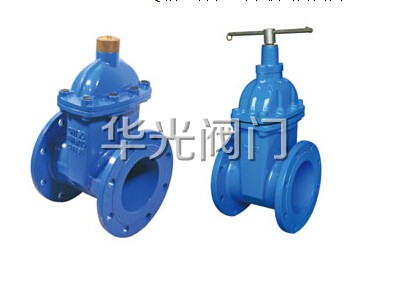

防盜軟密封閘閥ZFD45X-10/16/25Q
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
ZFD45X-10/16/25Q防盜軟密封閘閥介紹：
防盜閘閥（軟密封閘閥）是根據自來水廠的要求：用戶經常漏水、盜水、交水費不及時的情況而設計的產品，該閥具有防盜性能好、環保性強、開關輕松，密封效果穩定、使用壽命長等特點。防盜截止閥采用推拉磁路優化設計方案，把傳統閥門啟閉操作得機械用力變?yōu)榕ちΓㄟ^轉動專用手輪，帶動屏蔽的內磁軛（與閥桿連接為一體）旋轉，完成閥門的啟閉。由于此啟閉機構封閉在閥門內部，取消了原來的動密封（填料），所以從根本上杜絕了閥門的外漏發生。因為操作手輪與閥桿無機械連接，故手輪可于操作完畢后取下帶走。獨特的技術結構，使磁扭力閥門具備了零外漏、防盜、自鎖功能。
ZFD45X-10/16/25Q防盜軟密封閘閥特點：
防盜軟密封閘閥的外觀看起來與普通閥門一樣，只是防盜軟密封閘閥的內部閥桿上加裝隱蔽離合裝置，需要時擰下固定手輪的螺栓，將特制的鑰匙插入螺栓孔內調整離合狀態，再操作手輪開關閥門，具有神秘感。防盜軟密封閘閥安裝在自來水管道或其他管道上可有效避免偷用現象。
1、防盜閘閥安裝后，拿附件扳手，套在閥門頂部鍵槽內打開（或關閉）閥門的閘板，順時針關，逆時針開。
2、零外漏：應用“無泄漏傳動技術”，把啟閉系統封在閥體內部，轉動專用手輪，完成閥門的啟閉操作，徹底杜絕了外漏；
3、防盜：由于專用手輪與閥桿無機械連接，操作完畢后可將手輪取下帶走，可避免誤操作兼起防盜作用，便于控制、管理；二、使用方法：防盜閥門安裝后，拿附件扳手上端的小六角旋出閥門上蓋的小內六角螺絲，移開蓋子，中間就是鎖芯，如帶鑰匙鎖芯就用鑰匙打開，如帶密碼鎖芯（見防盜閥門的密碼編制和使用），拿出鎖芯后，就用附件扳手下端打開（或關閉）閥門的蝶扳，順時針關，逆時針開。
4、密碼鎖：利用磁場的導極性、強弱變化和機械尺寸設計不同等特性，可使產品具有“密碼鎖”功能，即指定的閥門只能用指定的手輪來開啟，實現“一閥一鑰”、“多閥一鑰”；
5、使用壽命長：由于閥門實現全密封機構，取消了盤根填料，減少閥桿磨損，使閥門啟閉靈活，且不會秀死，延長了閥門使用壽命；
6、環保無污染：由于杜絕了外漏，改觀了使用現場的工作環境，解決了現場的污染難題，是一種正真的綠色環保閥門。
ZFD45X-10/16/25Q防盜軟密封閘閥適用范圍：
防盜軟密封閘閥可用于城鎮給排水管網、高層建筑、住宅小區、消防、污水、石油、小區供暖、電廠等行業。
ZFD45X-10/16/25Q防盜軟密封閘閥技術參數：
|
型號 |
FDZ45X-10Q |
FDZ45X-16Q |
|
公稱壓力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公稱通徑 |
40～300mm |
40～300mm |
|
密封實驗壓力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
強度實驗壓力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
適用溫度 |
≤120℃ |
≤120℃ |
|
適用介質 |
水、油、水暖及其他非腐蝕性流體 |
水、油、水暖及其他非腐蝕性流體 |
|
驅動方式 |
手動 |
手動 |
|
亦可根據客戶要求，提供具有特殊技術參數的產品 |
||
ZFD45X-10/16/25Q防盜軟密封閘閥常用材料：
|
閥體 |
球墨鑄鐵 |
|
閘板 |
球墨鑄鐵、NBR、EPDM |
|
閥蓋 |
球墨鑄鐵 |
|
手輪 |
球墨鑄鐵 |
|
閥桿 |
不銹鋼2Cr13 |
|
密封套 |
黃銅 |
|
閥桿螺母 |
黃銅 |
|
密封圈 |
NBR |
ZFD45X-10/16/25Q防盜軟密封閘閥外形尺寸：
（單位：mm）
|
公稱通徑（DN） |
結構長度 |
H |
螺栓 |
|
|||||||
|
10Kg |
16Kg |
參考重量kg |
|||||||||
|
螺孔中心圓直徑D |
螺栓孔徑 |
數量 |
螺紋規格 |
螺孔中心圓直徑D |
螺栓孔徑 |
數量 |
螺紋規格 |
||||
|
40 |
165 |
170 |
110 |
19 |
4 |
M16 |
110 |
19 |
4 |
M16 |
7 |
|
50 |
178 |
185 |
125 |
19 |
4 |
M16 |
125 |
19 |
4 |
M16 |
9 |
|
65 |
190 |
205 |
145 |
19 |
4 |
M16 |
145 |
19 |
4 |
M16 |
11 |
|
80 |
203 |
310 |
160 |
19 |
8 |
M16 |
160 |
19 |
8 |
M16 |
16 |
|
100 |
229 |
340 |
180 |
19 |
8 |
M16 |
180 |
19 |
8 |
M16 |
27 |
|
150 |
267 |
430 |
240 |
23 |
8 |
M20 |
240 |
23 |
8 |
M20 |
50 |
|
200 |
292 |
520 |
295 |
23 |
8 |
M20 |
295 |
23 |
12 |
M20 |
80 |
|
250 |
330 |
545 |
350 |
23 |
12 |
M20 |
355 |
28 |
12 |
M24 |
120 |
|
300 |
356 |
660 |
400 |
23 |
12 |
M20 |
410 |
28 |
12 |
M24 |
160 |
|
400 |
406 |
915 |
515 |
28 |
16 |
M24 |
525 |
31 |
16 |
M27 |
280 |
|
500 |
457 |
1110 |
620 |
28 |
20 |
M24 |
650 |
34 |
20 |
M30 |
585 |
