暗桿閘閥又稱之為旋轉桿閘閥，閥桿與螺母是處于閥體內部，與流體直接地接觸。閘板是暗桿閘閥的啟閉件，啟閉時，圍繞著閥桿做旋轉運動來實現。閘板的運動方向與流體的運動反向是相互垂直的，暗桿閘閥不能用于調節介質，它只能處于全開或是全關狀態。

　　一、暗桿閘閥工作原理：

　　暗桿閘閥在工作中高度會保持不變的狀態，安裝它的空間量小，適合做成大口徑或是安裝在對閘閥又要求的工況環境中。閥桿螺母都設置在閘板上，手輪開始轉動運行的同時會帶動閥桿轉動，從而使閘板提升通過閥門底端以及閥瓣上的導槽，將旋轉的運動轉換為直線運動，也就是將操作轉矩轉換為操作推力。

　　將閥門開啟后，閘板提升高度到到與閥門通徑相等的1:1倍時，介質就能暢通流淌，不過在工作運行時，是沒有辦法做監視。一般的用戶在使用暗桿閘閥，都是以閥桿的頂點作為標志，所以通常為了保障該閘閥能夠順利安全的工作運行，會在開到頂點的位置上在倒回做1~2圈的旋轉動作。

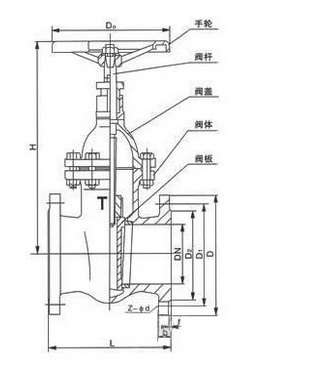

　　二、暗桿閘閥結構圖：

　　三、暗桿閘閥結構特點：

　?、俳Y(jié)構緊湊，合理的設計方案，流體阻力小，通道能過暢通無阻。

　?、诿芊饷娌捎玫牟馁|(zhì)是不銹鋼與硬質合金組成，大大提升使用壽命。

　?、鄄捎昧巳嵝允鳛樘盍希芊庑阅芰己?，操作省力靈活。

　?、苁褂梅秶鷱V泛，在介質管路中起著重要的作用。

　?、莅禇U閘閥的驅動方式有很多種，例如：手動、電動、齒輪傳動、氣動;它的結構形式又分為：雙閘板型號、剛性楔式單閘板與彈性楔式單閘板等型號。

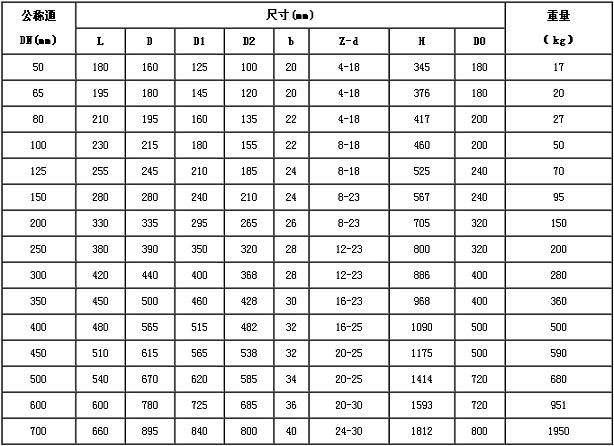

　　四、暗桿閘閥外形尺寸：

　　暗桿閘閥利用整體包膠來到到較好的密封效果，同時也克服了傳統閘閥的漏水、生銹或密封不良等缺陷。它的結構小巧，節約在安裝時所需的安裝空間，使用的范圍廣泛，當暗桿閘閥與其他配置組合在一起是，能在不同的場合或工況里使用。用于自來水、污水、電力、船舶、治金、能源系統、建筑、石油、化工等介質管路中起截流功能。
