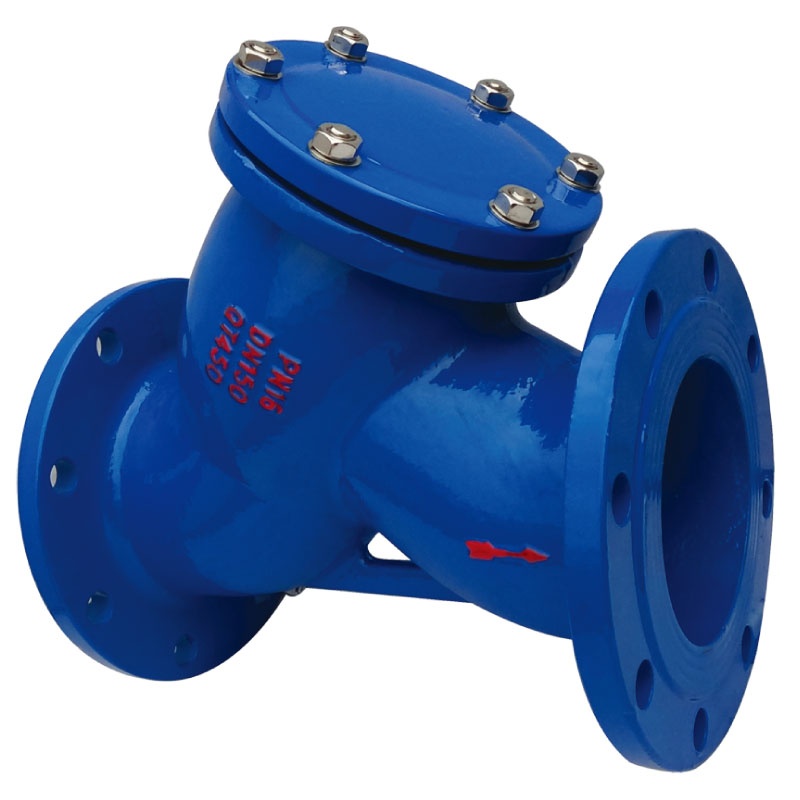

一、Y型過濾器簡介：

　　Y型過濾器能夠有效的去除管路流體中的機械雜質，用于過濾對不銹鋼或鑄鐵無腐蝕作用的流動液體。Y型過濾器被廣泛的應用于循環冷卻水系統、熱交換系統、空調制冷系統、集中供暖系統、熱水鍋爐系統等，Y型過濾器要求流經水處理儀的介質溫度不可超過225℃。

　　二、Y型過濾器應用：

　　適用行業包括建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業。特別是應用在工廠循環水利用中，使之水資源最大限度的有效使用。y型過濾器是輸送介質的管道系統不可缺少的一種裝置，y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。

　　三、Y型過濾器區別：

　　y型過濾器不是一般的過濾器，其功能特性令其在眾多的過濾器中出彩奪目。具有結構先進，阻力小，排污方便等特點。將直飲水與生活其他用水分開供應，實施分質供水勢在必行。分質供水離不開水質過濾，Y型過濾器為分質供水的實施提供保障。

　　四、Y型過濾器原理：

　　當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

　　五、Y型過濾器結構特點：

　　1、結構簡單，可靠性強;

　　2、拆裝方便，易清洗、維護;

　　3、濾網規格多，滿足不同場合過濾要求;

　　4、價格低廉，使用壽命長。

　　六、Y型過濾器型號說明：

　　Y型過濾器按進出水口公稱通徑分，常規產品有DN50mm ～DN600mm等共14種規格;公稱壓力為1.6MPa;按結構形式分為Y型和T型兩種。

　　七、Y型過濾器產品分類：

　　1.空氣過濾器 使受到污染的空氣被潔凈到生產、生活所需要的狀態，也就是使空氣達到一定的潔凈度。

　　2.液體過濾器 使受到污染的液體被潔凈到生產、生活所需要的狀態，也就是使液體達到一定的潔凈度。

　　3.網絡過濾器 通過設置來阻擋垃圾信息，使出現在電腦屏幕上的信息盡量符合要求。同吸收的原理將不同顏色的光線分離

　　4.光線過濾器，把一些不需要的光線吸收掉。上面說的應該是網式過濾器，其實過濾器還有很多種，譬如疊片過濾器、砂濾器、碳濾器等等，主要原理都是利用過濾介質的孔徑截留比介質孔徑更小的物質，當然有的過濾介質還具有吸附等特殊效果。大多過濾器反洗也沒有那么麻煩，只要用清水從過濾出水的一端導入逆向反沖洗過濾器中的介質就可以達到很好反洗效果。本類閥門在管道中一般應當水平安裝。

　　八、Y型過濾器類型：

　　SY型水過濾器

　　QG型汽(氣)過濾器

　　YQ型過濾器

　　九、Y型過濾器連接方式：

　　GL41H法蘭連接

　　GL11螺紋連接

　　SLVY手搖刷式法蘭連接

　　Y型(YSTFH)拉桿伸縮式法蘭連接

　　絲扣連接

　　對焊連接

　　十、安裝方向：

　　蒸汽或氣體管道：濾網朝水平方向;

　　液體管道：濾網朝下安裝;

　　垂直安裝：根據過濾器安裝指向。

　　十一、Y型過濾器安裝及使用：

　　1. 安裝時應注意使殼體上的箭頭方向(水平或向下)與介質的流動方向一致，并使法蘭蓋始終向下，以便于開蓋時排污;

　　2. 建議設置旁通，以便在過濾器進行清洗或故障時不影響系統的正常運行;

　　3. 過濾器與執行機構或儀表之間應有一定距離，一般為公稱通徑的6～10倍以上;

　　4. 過濾器與水處理設備配套使用時，應安裝在水處理設備進水口之前;

　　5. 過濾部件須定期清洗，清洗周期及清洗劑由用戶根據使用條件自行決定。

　　十二、Y型過濾器清洗維護說明：

　　1、安裝在進水管道上各類配套閥的前端。

　　2、根據截留物情況不定期清洗過濾器，清洗時先關閉過濾器前的閥門。

　　3、卸下閥蓋清洗附著在上面的雜物。

　　4、取出過濾筒，去除雜物，清洗濾網。

　　5、洗凈閥體。

　　6、將過濾器組裝好繼續使用。

　　十三、Y型過濾器標準規范：

　　設計制造標準：

　　結構長度標準：GB/T 12221-2005

　　連接法蘭標準：GB/T 9113

　　壓力溫度等級：GB/T 12224-2005

　　試驗檢驗標準：GB/T 13927-2008

　　十四、技術參數文件說明：

　　1、適合物料：

　　a、 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等;

　　b、 化工生產的腐蝕性物料，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等;

　　c、 制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑;

　　d、 輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等;

　　2、過濾精度：10-480目(一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。);

　　3、工作溫度：≤90℃;

　　4、公稱通徑：DN25—DN600mm;

　　5、公稱壓力：PN≤1.6Mpa(其它工作壓力可按用戶要求設計);

　　6、法蘭標準：JB/T 79 PN1.6(也可按用戶要求制造);

　　7、殼體材質：A3、304、304L、316、316L、WCB;

　　8、密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠、三元乙丙橡膠。

　　十五、Y型過濾器選型技巧：

　　1、進出口通徑：

　　原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

　　2、公稱壓力：

　　按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

　　3、孔目數的選擇：

　　主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

　　4、過濾器材質：

　　過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。

　　5、過濾器阻力損失計算

　　水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa

　　Y型過濾器訂購需知：

　　1、確認Y型過濾器型號、口徑以便我們?yōu)槟_選型及報價。

　　2、若已經由設計單位選定Y型過濾器型號，請將清單發給我們報價。

　　3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們閥門技術專家為您審核把關。
