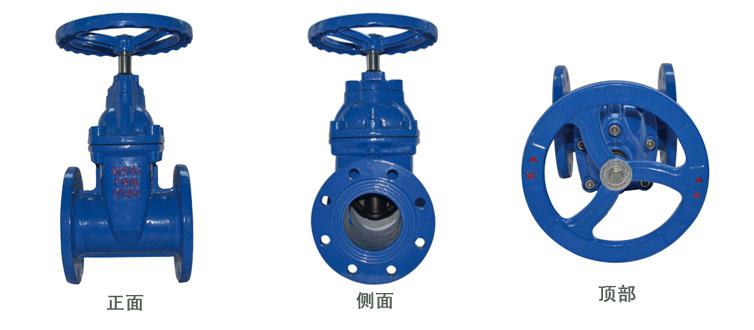

Z45X/Z41X-10/16Q軟密封閘閥概述：

軟密封閘閥的啟閉件采用的是閘板，通過閘板的運動方向與流體方向相垂直，所以軟密封閘閥只能作全開和全關 , 不能作為調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'''' 。華光軟密封閘閥利用閘板整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。

Z45X/Z41X-10/16Q軟密封閘閥特點：

1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。

2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。

3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。

4、水錘現象不易產生。原因是關閉時間長。

5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。

6、結構長度(系殼體兩連接端面之間的距離)較小。

7、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

Z45X/Z41X-10/16Q軟密封閘閥原理：

軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。通常在升降桿上有梯形螺紋，通過閘板中間的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置(即行程〉來確定。本類閥門在管道中一般應當水平安裝。

Z45X/Z41X-10/16Q軟密封閘閥應用：

軟密封閘閥廣泛用于自來水、污水、建筑、石油、化工食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

Z45X/Z41X-10/16Q軟密封閘閥產品參數：

公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa

工作溫度：天然橡膠≤80℃，丁腈橡膠≤80℃，硅橡膠≤160℃，三元乙丙橡膠≤120℃，純天然食品橡膠≤80℃。

法蘭標準：GB/T 17241.6 GB9113

公稱通經：50～600mm

適用介質：冷水、、熱水、油品、氣體等。

試驗標準：GB13927 AP1598

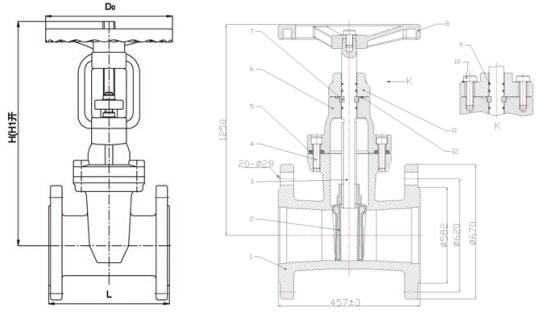

Z45X/Z41X-10/16Q軟密封閘閥結構圖：

Z45X/Z41X-10/16Q軟密封閘閥與硬密封閘閥區別：

1、二者的密封材料不同。軟密封閘閥一般是橡膠或者聚四氟乙烯之類的物質。硬密封閘閥就是用不銹鋼等金屬。

2、軟密封：密封副的兩側一側是金屬材料,另一側是有彈性的非金屬材料的被稱為"軟密封".這種密封的密封性能較好,但不耐高溫,易磨損,機械性較差.如:鋼+橡膠;鋼+四氟聚乙烯等。

3、硬密封：密封副的兩側均是金屬材料或較硬的其它材料的被稱為"硬密封".這種密封的密封性能較差,但耐高溫,抗磨損,機械性能好.如:鋼+鋼;鋼+銅;鋼+石墨;鋼+合金鋼;(這里的鋼也可能是鑄鐵,鑄鋼,合金鋼也可能是堆焊,噴涂的合金)。

Z45X/Z41X-10/16Q軟密封閘閥安裝：

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。

3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

5、如果閥門經常開關使用 , 每月至少潤滑一次。

Z45X/Z41X-10/16Q軟密封閘閥故障維護：

1、軟密封閘閥填料處滲漏

(1)填料壓蓋太松，可均勻地將壓緊填料壓蓋用的螺母旋緊。

(2)填料圈數不夠，應增加填料。

(3)填料由于使用過久或保存不當失效，應更換新填料，更換時須注意各圈間的接頭應交叉錯開1200。

2、軟密封閘閥閘板和閥座密封面間

(1)密封面間夾有污物，可沖洗消除之。

(2)密封面如有損傷，應重新研磨，必要時可重新堆焊及加工，研磨的密封面必須平整，其粗糙度不得低于0.4。

3、軟密封閘閥閥體和閥蓋連接處滲漏螺母擰得不緊或松緊不均勻,可重新調整之

(1)法蘭密封面上有損傷(直的溝紋或槽痕等)應進行修正。

(2)墊片損壞，應更換新墊片。

4、軟密封閘閥閥桿傳動不靈活

(1)填料壓得過緊，應適當擰松填料壓蓋上的螺母。

(2)填料壓蓋位置不正，使閥桿卡住，應均勻地?cái)Q動填料壓蓋上的螺母，使壓蓋恢復正常位置。

(3)閥桿和閥桿螺母上的螺紋有損傷，應拆開后消除之。

Z45X/Z41X-10/16Q軟密封閘閥執行標準：

《通用閥門 法蘭連接鐵制閘閥》GB/T 12232-2005

《鋼制閥門 一般要求》GB/T 12224-2005

《管線用鋼制平板閘閥》JB/T 5298-91

《閥門的檢驗與試驗》JB/T 9092-1999

《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
