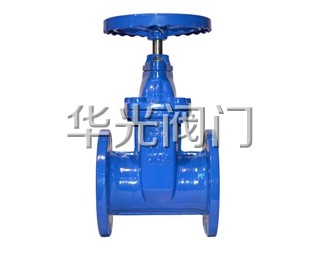

法蘭閘閥Z45X-16Q
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Z45X-16Q法蘭閘閥介紹：
華光閥門所生產的Z45X-16Q法蘭暗桿閘閥，克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。軟密封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。

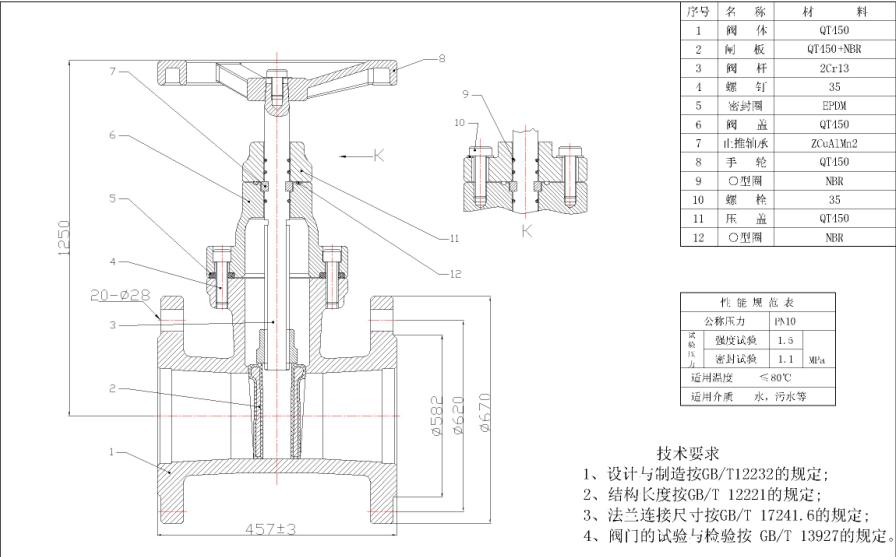

Z45X-16Q法蘭閘閥結構圖：
Z45X-16Q法蘭閘閥主要特點：
1、平底式閥座，不出現污物堆積，使密封更可靠
2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境
3、體積小，重量輕，便于安裝和維修
4、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。
Z45X-16Q法蘭閘閥主要技術參數：
公稱壓力：1.0～2.5Mpa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：40～1200mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598
Z45X-16Q法蘭閘閥主要零件材料：
|
序 號 |
名 稱 |
材 料 |
|
1 |
閥 體 |
球墨鑄鐵 |
|
2 |
閘 板 |
球墨鑄鐵外覆EPDM |
|
3 |
螺 栓 |
鍍 鋅、不銹鋼2Cr13 |
|
4 |
密封圈 |
NBR |
|
5 |
閥 蓋 |
球墨鑄鐵 |
|
6 |
閥 桿 |
不銹鋼2Cr13 |
|
7 |
O形密封圈 |
NBR |
|
8 |
止推墊 |
錫青銅 |
|
9 |
軸 套 |
錫青銅 |
|
10 |
螺 栓 |
鍍 鋅 |
|
11 |
軸 蓋 |
球墨鑄鐵 |
|
12 |
防塵罩 |
NBR |
|
13 |
手輪 |
球墨鑄鐵 |
|
14 |
緊固螺母 |
鍍 鋅 |
Z45X-16Q法蘭閘閥外形尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
