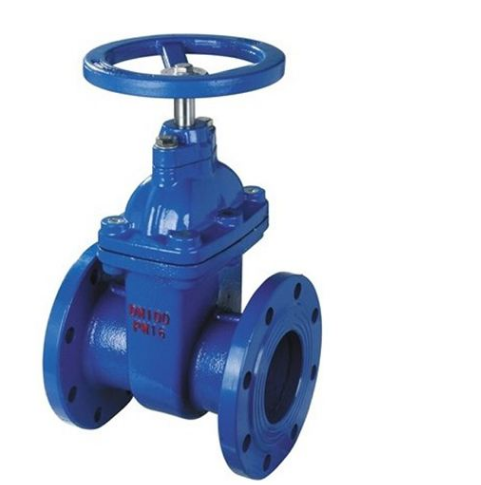

Z45T/Z41T-10Q銅芯防護閘閥介紹

Z45T/Z41T-10Q銅芯防護閘為暗/明桿楔式閘閥，適用于自動噴水滅火系統及消防栓給水系統管路上，也可在其它各種給排水、石油、化工等管道上用以截?cái)喙苈匪鳌V泛適用于給排水、煤氣、冶金、石油、化工、制藥、電力、輕紡以及城建等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。

Z45T/Z41T-10Q銅芯防護閘閥特點
1、Z45T/Z41T-10Q是最常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì);閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。

 2、Z45T/Z41T-10Q楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。

 3、Z45T/Z41T-10Q流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。

 4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。

 5、Z45T/Z41T-10Q介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康?。便于安裝，適用于介質的流動方向可能改變的管路中。

Z45T/Z41T-10Q銅芯防護閘閥優點

1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。

2.密封面采用不銹鋼和硬質合金，使用壽命長。

3.采用柔性石墨填料、密封可靠，操作輕便靈活。

4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。

5.廣泛適用于給排水、煤氣、冶金、石油、化工、制藥、電力、輕紡以及城建等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
Z45T/Z41T-10Q銅芯防護閘閥設計標準

設計制造：按GB/T12234-89的規定

結構長度：按GB/T12221-89的規定

法蘭面尺寸：按JB79 GB/T9112-9131的規定

檢查與試驗：按JB/T9092-99 GB/T13927-92的規定

傳動方式：手動、電動、齒輪傳動

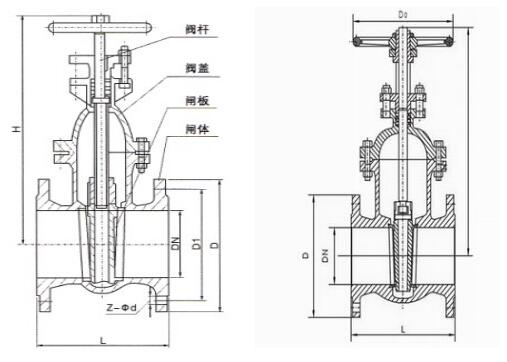

Z45T/Z41T-10Q銅芯防護閘閥結構圖

Z45T/Z41T-10Q銅芯防護閘閥主體零件材料

Z45T/Z41T-10Q銅芯防護閘閥主要技術參數
