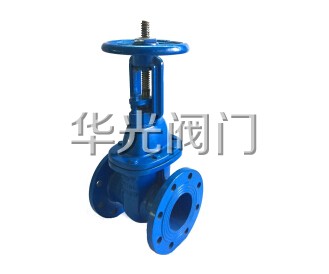

鑄鐵明桿閘閥是目前各行各業廣為受用的閥門產品之一，它除了具有彈性座封閘閥的優點之外，還可具有自身獨特的優越性，可明確的觀測閥門的啟閉程度，非常適合安置在需要直觀閥門開度的場合中使用。啟閉速度快、操作平穩，因此該閘閥常用于消防或是工業系統。

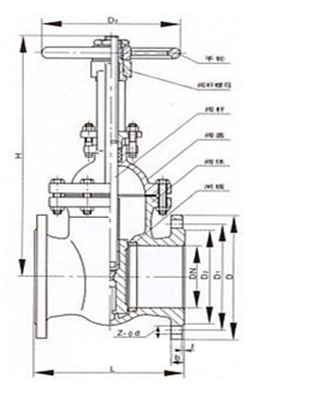

鑄鐵明桿閘閥結構圖

　　一、鑄鐵明桿閘閥優點：

　　1.流體阻力小，閥體內部的結構為直通式的，因此介質可暢通無阻;

　　2.鑄鐵明桿閘閥的閘板運動方向與介質流動方向是相互垂直的，啟閉速度快、省力;

　　3.該閘閥兩側的通道是相互對稱的，介質可往兩側方向任意流動，這樣易于鑄鐵明桿閘閥的安裝;

　　4.結構簡單，結構長度短，制造的工業性良好，可在各個領域使用，適用范圍廣;

　　5.采用球墨鑄鐵的材質所制造而成，閥體非常輕便，只有傳統閘閥的20%~30左右;

　　6.結構緊湊，閥門的剛性佳，通道流暢，密封面的材質獨特，密封性能可靠，使用壽命長。

　　二、鑄鐵明桿閘閥原理：

　　鑄鐵明桿閘閥是閥門家族中最常使用的截斷閥，主要的作用是用于接通與截斷介質，通常是安置在距地面較高的位置。該閘閥的啟閉件閘板通常都是在閥體內做升降工作，而閥桿只做旋轉運動。鑄鐵明桿閘閥適用的溫度、壓力與口徑的范圍較大，廣泛用于化工、石油、治金、煤氣、電力、排水、輕紡、建筑等行業。

　　三、鑄鐵明桿閘閥執行標準：

　　設計制造：按GB/T12234-89的規定

　　結構長度：按GB/T12221-89的規定

　　法蘭面尺寸：按JB79 GB/T9112-9131的規定

　　檢查與試驗：按JB/T9092-99 GB/T13927-92的規定

　　傳動方式：手動、電動、齒輪傳動

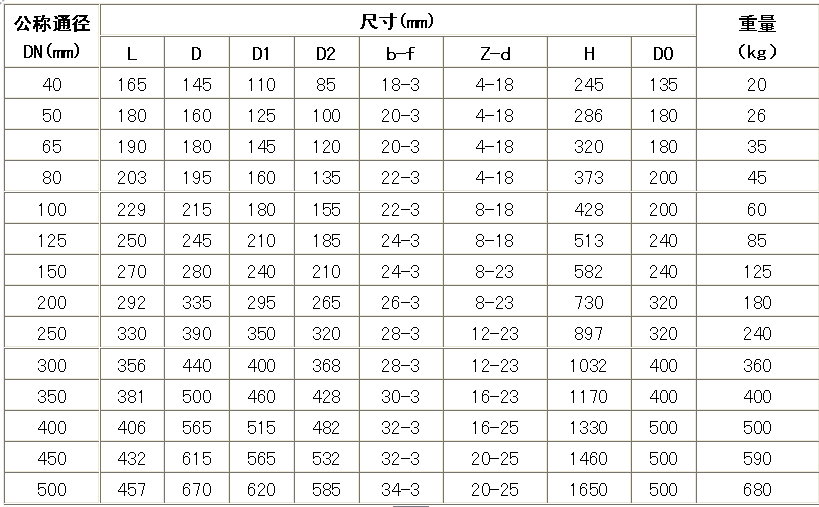

　　四、鑄鐵明桿閘閥外形尺寸及重量：
