　　【SCZ系列插板閥SCZ973H-6介紹】

　　SCZ系列插板閥SCZ973H-6是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。該閥門配電動執行器可實現遠程微電腦控制。在電源供應中斷時，也可以通過手動來操作閥門啟閉，從而緊急控制了介質的流向，也避免了事故的發生。也可以使用現場電控箱、遠程PLC電動智能控制等附件來操作和調試的控制。用戶可根據實際需要進行選擇。

　　【SCZ系列插板閥SCZ973H-6特點】

　　閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。

　　【SCZ系列插板閥SCZ973H-6零件材料】

閥體、上蓋Valve body, upper cap	碳鋼、不銹鋼Carbon steel, stainless steel
閥板Valve plate	不銹鋼stainless steel
閥桿Stem	不銹鋼stainless steel
密封圈Seal ring	四氟、橡膠PTFE,Rubber

　　【SCZ系列插板閥SCZ973H-6性能參數】

公稱壓力Nominal pressure	PN
殼體試驗Casing test	1.5XPN
密封試驗Leak test	1.1XPN
工作溫度Operating temperature	橡膠≤80℃ 四氟密封≤180℃ Rubber ≤80℃, PTFE≤180℃
適用介質Working medium	干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等Dry dust, paper pulp, syrup, sewage, gas, powder, particle, slag-water mix, etc.

　　【SCZ系列插板閥SCZ973H-6外形尺寸】

DN	L	H1	H2	H3	D1	D2	D0	N-M	P	B
100	51	405	705	585	180	156	240	8-M16	490	170
125	57	450	780	665	210	184	260	8-M16	490	190
150	570	510	810	770	240	211	280	8-M20	490	240
200	70	615	930	920	295	266	300	12-M20	520	335
250	70	715	1080	1175	355	319	320	12-M24	520	335
300	76	822	1140	1255	410	370	340	12-M24	520	335
350	76	975	1290	1455	470	429	360	16-M24	520	350
400	89	1024	1344	1559	525	480	400	16-M27	605	390
450	89	1235	1560	1926	585	548	450	20-M27	605	430
500	114	1265	1610	2226	650	609	500	20-M30	605	430

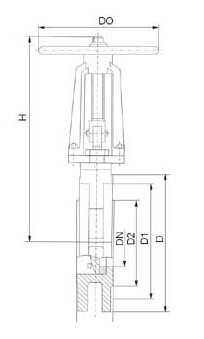

　　【SCZ系列插板閥SCZ973H-6結構圖】

SCZ系列插板閥SCZ973H-6結構圖
