D71X-10/16對夾式蝶閥結構小巧輕便，是一款用于介質管路作調節與截斷流量的設備。該蝶閥的蝶板是安置在管道的直徑方向，蝶閥在閥體圓柱形的通道內圍繞著軸線做旋轉運動，一般蝶板的旋轉角度為0°~90°之間，旋轉至90°時，蝶閥開啟到最大的狀態，它起著流量調節的功能。

　　一、D71X-10/16對夾式蝶閥安裝：

　　(1)安裝前的準備工作

　　①在安裝前要先核對D71X-10/16對夾式蝶閥的規格、材料是不是與標準規定相符合;

　?、谇鍧崈炔康碾s物，例如：鐵屑、沙塵、雜屑等等，這樣能防止在安裝時造成摩擦損壞及產生泄露;

　?、垡谝?guī)定內的范圍中進行適當?shù)膽业豕潭?，避免安裝后與閥門產生不當值應力;

　?、芘涔艿膬蓚€法蘭面要相互平衡對準;

　?、菰诎惭b時，蝶閥與法蘭之間不需要再添加墊片;

　　⑥蝶閥與泵浦或是逆止閥的接觸點要進行漸擴接頭，這樣閥盤在做扭轉動作時就不會受到阻礙了。

　　(2)安裝步驟

　　①安裝時要先將閥盤打開10°(在拆卸時也一樣);

　?、谡业竭m當?shù)奈恢眠M行安裝設定輔助螺絲，便于調整兩個法蘭面的距離;

　?、墼诘y不觸碰到兩個法蘭面的時候插入其余螺栓;

　?、艽_定蝶閥中心與法蘭中心的閥盤開關位置以后，以角漸的方式進行反復鎖定各個螺栓，直到法蘭面完全接觸到閥體端面;

　?、莅惭b完成以后必須再次確認閥門全開以及全關的角度。

　　(3)操作

　?、匍_始操作時，配管內部的面要用清水進行清洗，并且將配管外圍清洗干凈;

　?、趯⒌y打開檢查角度的指示盤，避免扭轉的角度大過于開啟的角度;

　?、蹎㈤]的操作以指示器為準，不能添加其他手工具進行施壓，這會使角度指示盤以及開關器損壞;

　?、馨惭b后進行配管耐壓的實驗時，要先將閥門打開;

　?、菖涔芡瓿梢院螅珼71X-10/16對夾式蝶閥就會處于長期關閉的狀態，所以要每個月進行1~2次的啟閉動作，以免該閥生銹導致產生固著狀態。

　　二、D71X-10/16對夾式蝶閥標準參數：

　　設計標準：GB/T2238-1989

　　法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

　　結構長度:GB/T12221-1989

　　壓力試驗:GB/T13927-1992;JB/T9092-1999

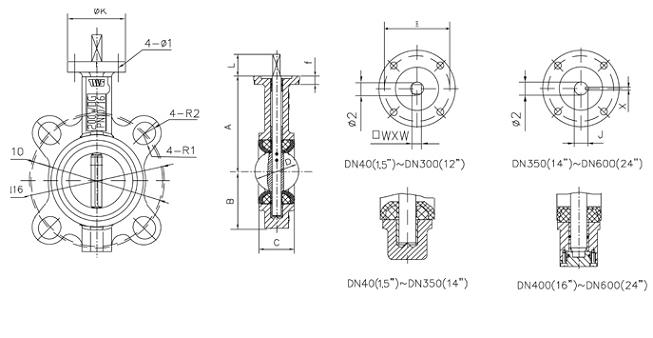

　　三、D71X-10/16對夾式蝶閥結構圖：

　　D71X-10/16對夾式蝶閥的結構簡單，它是由幾個少數的零件數組合而成，啟閉時非常方便，只需旋轉90°即可完成啟閉工作。該閥的操作相對的更加簡單，同時它具有良好的流量控制特性，適用范圍廣，一般安裝在離地面較高的位置上。D71X-10/16對夾式蝶閥的結構特點非常適合做成大口徑，它適合在水處理、煤氣、汽油、化工等工業系統中使用，而且該閥還能用于熱電站的冷卻水系統。

　　D71X-10/16對夾式蝶閥訂貨說明：

　　1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。

　　2、如有特殊要求時請在訂購產品時注明

　　3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

　　4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
