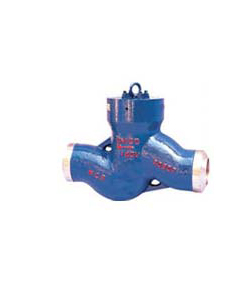

高壓焊接立式止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
銷售：0592-7152801
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
高壓焊接立式止回閥概述：
高壓焊接立式止回閥產品介紹：
高壓焊接立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
高壓焊接立式止回閥 主要零部件材料
| 零件名稱 | 材料 | |
| H42Y－160C、320C | H42W-220R、320R | |
| 閥體 | 合結鋼 40 | 不銹鋼 0Cr18Ni12Mo2Ti |
| 閥座、閥瓣 | 不銹鋼 2CR13 | 不銹鋼 0Cr18Ni12Mo2Ti |
| 彈簧 | 彈簧鋼 50CrVA | 不銹鋼 0Cr18Ni12Mo2Ti |
高壓焊接立式止回閥主要性能規范
| 型號 |
公稱壓力 （Mpa） |
試驗壓力（Mpa） |
工作壓力 （Mpa） |
工作溫度 | 工作介質 | |
| 密封 | 強度 | |||||
| H42Y-160/320 | 16 | 17.6 | 24 | 16 | ≤200℃ | C：氮、氫、氨 |
| 32 | 35.2 | 48 | 32 | |||
| H42Y-220/320 | 22 | 24.2 | 33 | 22 | ≤200℃ | R：尿素甲胺液 |
| 32 | 35.2 | 48 | 32 | |||
高壓焊接立式止回閥主要尺寸及重量：
|
型號
|
公稱通徑DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
|
高壓焊接立式止回閥
|
15
|
85
|
95
|
65
|
45
|
16
|
4-φ14
|
|
20
|
95
|
105
|
75
|
55
|
16
|
4-φ14
|
|
|
25
|
100
|
115
|
85
|
65
|
16
|
4-φ14
|
|
|
32
|
120
|
135
|
100
|
78
|
16
|
4-φ18
|
|
|
40
|
130
|
145
|
110
|
88
|
18
|
4-φ18
|
|
|
50
|
140
|
160
|
125
|
100
|
20
|
4-φ18
|
|
|
65
|
160
|
180
|
145
|
120
|
22
|
8-φ18
|
|
|
80
|
185
|
195
|
160
|
135
|
22
|
8-φ18
|
|
|
100
|
210
|
230
|
190
|
160
|
24
|
8-φ23
|
|
|
125
|
250
|
275
|
220
|
188
|
28
|
8-φ25
|
|
|
150
|
300
|
300
|
250
|
218
|
30
|
8-φ25
|
|
|
200
|
380
|
360
|
310
|
278
|
34
|
12-φ25
|
