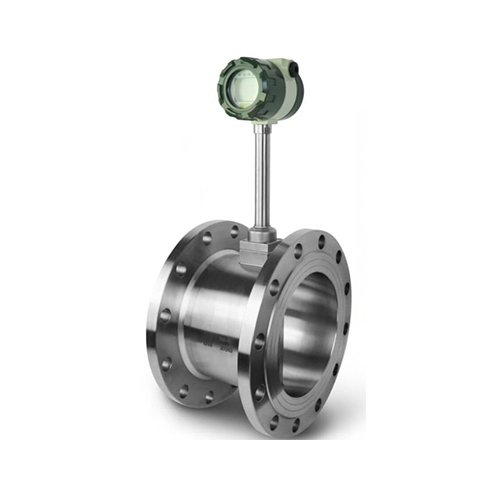

電路設計，電路板同時具有微功耗放大板和電流輸出功能，量程 比寬；

同時顯示累計流量和瞬時流量；

全通用設計，整體體積小，結構緊湊。適用于不同口徑液體和氣體介質的流量測量；

該產品具有功能好、功耗低微、量程比寬、結構簡單、阻力損失小、工作穩定、堅固耐用、用途廣泛、使用壽命長、便于安裝調試等特點。實現了產品的智能化、標準化、系列化、通用化，確保了產品的質量和美觀性。

測量介質： 液體、氣體、蒸汽

介質溫度： 常溫-40℃～80℃，最高溫可至280℃

介質壓力： 0MPa～10MPa

基本誤差： 滿管式：±1.0%；插入式：±1.5%

理論量程比： 1∶10、1∶20（液體）

流速范圍： 液體(水)：0.7m/s～7m/s；氣體：5m/s～70m/s；蒸汽：4m/s～70m/s

口徑DN(mm)： 滿管式：15、25、(32)、45、50、(65)、80、100、(125)、150、200、250、300

雷 諾  數： Re＞4000

阻力系數： 滿管式：Cd≤2.4，插入式阻力損失忽略不計

防爆等級： 本質安全型：ExiaⅡT2-T5，隔爆型：ExdⅡBT4

環境溫度： 非防爆場所：-40℃～55℃，防爆場所：-20℃～55℃

直流供電： +24VDC現場數顯；電池供電+3.6V,可維持2年～3年

輸出信號： 頻率脈沖信號1Hz～2600Hz，低電平≤1V，高電平≥5V，變送器：兩線制4mA～20mA DC

材       質：1Cr18Ni9Ti
結構外形 （單位：mm)



圖1  普通夾持式      圖2  溫壓補償一體式

選型指南



選型提示

1、測量介質         及密度         kg/m3。

2、工作壓力         MPa及溫度         ℃。

3、流量范圍：最小流量         常用流量         最大流量         公稱通徑         （mm）。

4、使用環境：環境溫度         ℃，防爆要求         。

5、是否溫度、壓力補償         。

6、供電電源         V。
