Y型波紋管截止閥

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：生產流水線，充足的備貨，縮短了交貨期！

銷售：0592-7152801

傳真：0592-7152811

支持：13950155029

QQ ： 35527467

郵箱：cnbgfm@foxmail.com

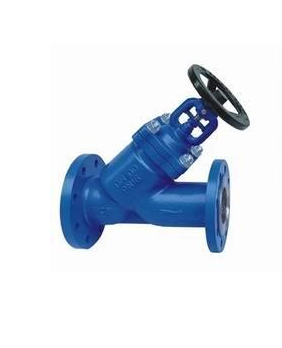

　　Y型波紋管截止閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管采用不銹鋼或 Inconel材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。

　　Y型波紋管截止閥的適用范圍：

　　波紋管截止閥廣泛適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

　　Y型波紋管截止閥的用途：

　　石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣、電站、天然氣、氨、冷凍系統、熱油系統、熱水等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。石油、化工、制藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。

　　Y型波紋管截止閥的結構特點：

　　1.產品結構合理、密封可靠、性能優良、造型美觀；

　　2.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；

　　3.Y型波紋管截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；

　　4.Y型波紋管截止閥雙重密封，性能更可靠；

　　5.Y型波紋管截止閥閥桿升降位置指示，更直觀；

　　6.零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要；

　　7.人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；

　　Y型波紋管截止閥主要外形尺寸：

1.6MPa主要外型及連接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	7	9	12.5	18	23	40	54	90	160	260	410	610

2.5 MPa主要外型及連接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	7.5	9.5	13	19	24	43	57	95	168	300	510	680

4.0 MPa主要外型及連接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	2	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780

　　Y型波紋管截止閥的結構圖：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	7.5	9.5	13	19	24	43	57	95	168	300	510	680

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	7.5	9.5	13	19	24	43	57	95	168	300	510	680

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	7.5	9.5	13	19	24	43	57	95	168	300	510	680
