ZBSF全不銹鋼電磁閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
ZBSF全不銹鋼電磁閥概述：
ZBSF系列全不銹鋼電磁閥工業過程自動化控制系統用的執行器.它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織,印刷,化工,塑料,橡膠,制藥,食品,建材,機械,電器,表面處理等生產和拉研部門以及浴室,食堂,空調等人們?nèi)粘Ｉ钤O(shè)施中.ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制.ZBSF系列電磁閥主要用于腐蝕氣體,超凈氣等氣體介質控制。
ZBSF全不銹鋼電磁閥工作原理：
本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。
常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
ZBSF全不銹鋼電磁閥結構特點：
本閥為分步動作直接導式常閉電磁閥，線圈通電后銜鐵先帶動小閥開啟，大閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，大小閥利用介質壓力而緊密關閉。
1.零壓力亦能打開主閥，低壓差流量大，適用范圍廣閥蓋采用螺紋連接，拆裝，維修方便。
2.采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質。
3.不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性。
4.液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍。
5.特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃。
6.閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年長期市場考驗。
ZBSF全不銹鋼電磁閥結構解剖圖：
ZBSF全不銹鋼電磁閥適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保

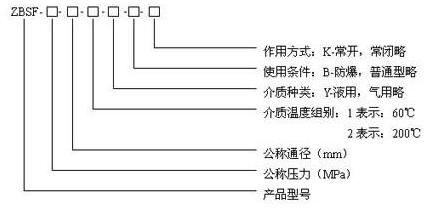

ZBSF全不銹鋼電磁閥型號規格說明：
ZBSF全不銹鋼電磁閥性能參數：
|
工作介質 |
腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y： |
||||||
|
介質溫度(℃) |
ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃ |
||||||
|
公稱壓力(Mpa) |
1.6 |
||||||
|
工作壓力(Mpa) |
0 - 1.6 |
||||||
|
電源電壓 |
AC220V,其余規格可作特殊訂貨 |
||||||
|
額定流量系數(KV) |
按JB/T352-94規定 |
||||||
|
泄漏量(m1/min) |
按JB/T352-94.F規定 |
||||||
|
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
功耗(AV |
AC≤70VA |
AC≤70VA |
|||||
ZBSF全不銹鋼電磁閥安裝尺寸：
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n_d |
|
10 |
115 |
148 |
90 |
60 |
41 |
14 |
2 |
4-￠14 |
|
15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-￠14 |
|
20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-￠14 |
|
25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-￠14 |
|
32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-￠18 |
|
40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-￠18 |
|
50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-￠18 |
訂貨須知：
一、①ZBSF全不銹鋼電磁閥產品名稱與型號②ZBSF全不銹鋼電磁閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZBSF全不銹鋼電磁閥型號，請按ZBSF全不銹鋼電磁閥型號直接向我們?nèi)A光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A光閥門專家為您審核把關。
