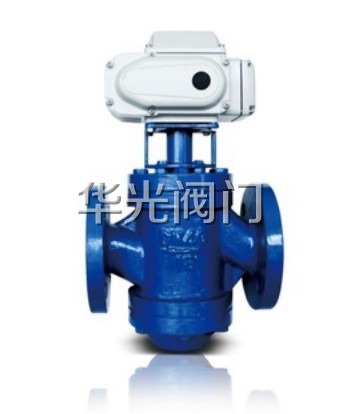

可調式動態平衡閥/動態平衡電動調節閥EDRV-16
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
銷售：0592-7152801
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
可調式動態平衡閥/動態平衡電動調節閥EDRV-16原理：
原理是閥體內的反調節，當入口處壓力加大時，自動減小通徑，減少流量的變化，反之亦然。如果反接，這套調節系統就不起作用。而且起調節作用的閥片，是有方向性的，反向的壓力甚至可以減少甚至封閉流量。 既然安裝平衡閥是為了更好的供暖，就不存在反裝的問題。如果是反裝，就是人為的錯誤，當然就會糾正。平衡閥屬于調節閥范疇，它的工作原理是通過改變閥芯與閥座的間隙（即開度），改變流體流經閥門的流通阻力，達到調節流量的目的。
可調式動態平衡閥/動態平衡電動調節閥EDRV-16特征：
EDRV動態平衡調節閥是區別與傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。如下圖所示，在系統符合波動較大的流量系統中，當系統壓力變化時，EDRV動態平衡電動調節閥的二段的壓差P1-P3也隨之變化。
（1）當進口壓力P1升高時，P1-P2增大這是電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低是，P1-P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3鍵的壓差式中保持不變。因此這種電動閥的抗干擾能力強，具有動態平衡的功能；
（2）當電動執行器接收控制信號使閥軸延R向旋轉時，P2、P3鍵的開度也隨之變化。由于不管系統壓差P1-P3如何變化，P2、P3鍵的壓差P2-P3式中不變，因此對應于任意開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一致的，沒有偏離，因此這種電動調節閥轉傳統的電動調節閥具有更好的調節特性。
可調式動態平衡閥/動態平衡電動調節閥EDRV-16結構示意圖：
可調式動態平衡閥/動態平衡電動調節閥EDRV-16材質：
可調式動態平衡閥/動態平衡電動調節閥EDRV-16技術參數：
可調式動態平衡閥/動態平衡電動調節閥EDRV-16尺寸參數：
可調式動態平衡閥/動態平衡電動調節閥EDRV-16接線圖：
動態平衡電動調節閥由于獨特的閥體結構，在實際的使用工程中閥權度基本為1，因此其實際的流量特性曲線與理想的流量特性曲線一致，沒有偏離，因此具有優良的電動調節功能。
原理是閥體內的反調節，當入口處壓力加大時，自動減小通徑，減少流量的變化，反之亦然。如果反接，這套調節系統就不起作用。而且起調節作用的閥片，是有方向性的，反向的壓力甚至可以減少甚至封閉流量。 既然安裝平衡閥是為了更好的供暖，就不存在反裝的問題。如果是反裝，就是人為的錯誤，當然就會糾正。平衡閥屬于調節閥范疇，它的工作原理是通過改變閥芯與閥座的間隙（即開度），改變流體流經閥門的流通阻力，達到調節流量的目的。
可調式動態平衡閥/動態平衡電動調節閥EDRV-16特征：
EDRV動態平衡調節閥是區別與傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。如下圖所示，在系統符合波動較大的流量系統中，當系統壓力變化時，EDRV動態平衡電動調節閥的二段的壓差P1-P3也隨之變化。
（1）當進口壓力P1升高時，P1-P2增大這是電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低是，P1-P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3鍵的壓差式中保持不變。因此這種電動閥的抗干擾能力強，具有動態平衡的功能；
（2）當電動執行器接收控制信號使閥軸延R向旋轉時，P2、P3鍵的開度也隨之變化。由于不管系統壓差P1-P3如何變化，P2、P3鍵的壓差P2-P3式中不變，因此對應于任意開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一致的，沒有偏離，因此這種電動調節閥轉傳統的電動調節閥具有更好的調節特性。
可調式動態平衡閥/動態平衡電動調節閥EDRV-16結構示意圖：
可調式動態平衡閥/動態平衡電動調節閥EDRV-16材質：
| 閥體 | 閥套 | 閥芯 | 膜片 | 密封 | 電動執行器外殼 |
| 球墨鑄鐵 | 不銹鋼 | 黃銅 | EPDM | PTFE | 鋁合金 |
可調式動態平衡閥/動態平衡電動調節閥EDRV-16技術參數：
| 閥門形式 | 型號 | 規格 | 壓差范圍（ KPa ） | 流量范圍（m3/h） | 工作壓力 | 流量誤差 | 流體溫度 |
| 二通 | EDRV1 | DN25 | 30～300 | 0.2～2.9 | PN16 | 5% | 0～100℃ |
| EDRV2 | DN32 | 30～300 | 0.5～4.7 | ||||
| EDRV3 | DN40 | 30～300 | 1～7.7 | ||||
| EDRV4 | DN50 | 30～300 | 2～12.1 | ||||
| EDRV5 | DN65 | 30～300 | 3～20.4 | ||||
| EDRV6 | DN80 | 30～300 | 5～30.8 | ||||
| EDRV7 | DN100 | 30～300 | 10～45.3 | ||||
| EDRV8 | DN125 | 30～300 | 15～70.7 | ||||
| EDRV9 | DN150 | 30～300 | 20～101.8 | ||||
| EDRV10 | DN150 | 40～400 | 30～110 |
可調式動態平衡閥/動態平衡電動調節閥EDRV-16尺寸參數：
| 閥門形式 | 型號 | 規格 | 外形尺寸 | ||
| 長（L） | 下高（H2） | 上高（H1） | |||
|
二通 |
EDRV1 | DN25 | 160 | 70 | 265 |
| EDRV2 | DN32 | 180 | 100 | 275 | |
| EDRV3 | DN40 | 200 | 110 | 285 | |
| EDRV4 | DN50 | 230 | 120 | 290 | |
| EDRV5 | DN65 | 290 | 124 | 339 | |
| EDRV6 | DN80 | 310 | 150 | 348 | |
| EDRV7 | DN100 | 350 | 158 | 357 | |
| EDRV8 | DN125 | 400 | 193 | 379 | |
| EDRV9 | DN150 | 480 | 193 | 379 | |
| EDRV10 | DN150 | 480 | 193 | 379 | |
可調式動態平衡閥/動態平衡電動調節閥EDRV-16接線圖：
動態平衡電動調節閥由于獨特的閥體結構，在實際的使用工程中閥權度基本為1，因此其實際的流量特性曲線與理想的流量特性曲線一致，沒有偏離，因此具有優良的電動調節功能。
