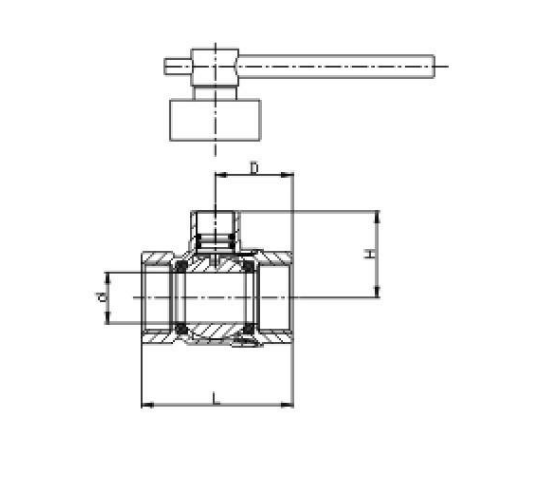

258磁性鎖閉足徑球閥結構圖

銅帶鎖球閥外形尺寸：

1、防爆閥桿，防止閥門在使用過程中內部堵塞

2、采用PTFE密封，耐高溫

3、密封面大，使用壽命長

4、手柄繞軸線90度旋轉，開關控制自如

5、中孔壓帽結構，使用久后便于用戶擰緊，加強密封

258磁性鎖閉足徑球閥特點

  1.流體阻力小，其阻力系數與同長度的管段相等；
  2.結構簡單、體積小、重量輕；
  3.緊密可靠，密封性好，廣泛應用真空系統；
  4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離控制；
  5.拆卸方便，便于維修；
  6.在全開或全閉時，球體和球閥的密封面與介質隔離，介質通過時，不會引起閥門的腐蝕；7.通徑的選擇范圍大，從高真空至高壓力都可應用。


  1  在同行業中回火爐，使毛坯鍛造后經過高溫回火，增加產品的韌性
  2  閥座采用純PTFE作為原材料，經過特殊處理，具有啟閉靈活、無卡阻特點
  3  密封環采用NBR為原料，硬度要求嚴格，使用壽命更長
  4  產品設計獨特，外觀精美，手柄沾塑手握舒適

產品應用：

管路系統中能快速截?cái)唷⒔油ń橘|(zhì)流的控制部件。

技術參數：

工作壓力：1.6Mpa

工作溫度：-20℃≤T≤100℃

工作介質：水、非腐蝕性液體、飽和蒸汽

管螺紋符合ISO228標準

材    質：

            閥體：優質黃銅

            閥桿/閥球：優質黃銅

            密封：PTFE
