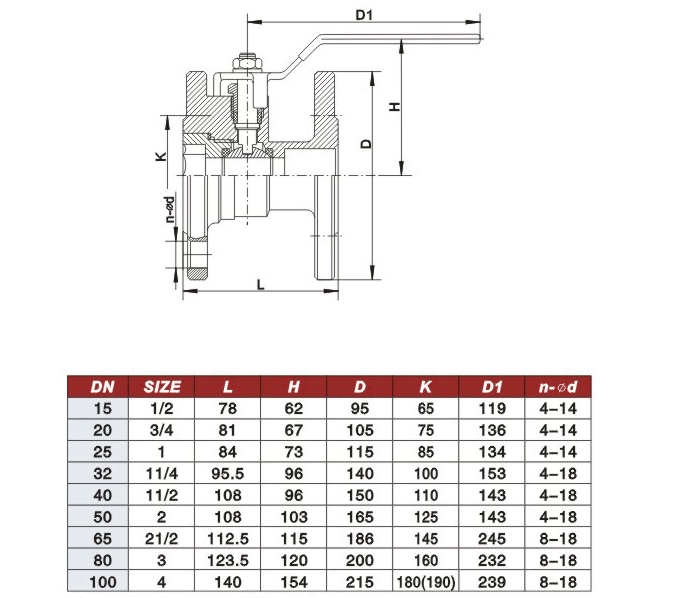

240黃銅法蘭球閥結構圖

240黃銅法蘭球閥按裝使用說明
  一、使用范圍
      球閥在管道上主要用于切斷、分配和改變介質流動方向。為延長球閥使用壽命，應作全開和全關使用。
  二、產品主要技術參數：
      1、選用優質銅材，采用熱鍛造工藝
      2、球閥工作介質為水、油、氣等。
      3、工作溫度-10℃≤t≤120℃。
      4、公稱壓力分別為2.5MPa、2.0MPa和1.6MPa三種。
  三、安裝指南
      1、管螺紋連接的球閥，安裝旋緊時，應使管子與閥體端面垂直，并板鉗該螺紋同側端的六角或八角部位，不應扳鉗另一端的六角或八角或其他部位，以免造成閥體變形或影響開啟。
      2、內螺紋連接球閥，必須控制管端的外螺紋長度，以免管端螺紋過長，旋入時頂壓球閥內螺紋端面，造成閥體變形而影響密封性。
      3、管螺紋連接的球閥與管端的螺紋相連接時，內螺紋可以是圓錐管螺紋，也可以是圓柱管螺紋，但外螺紋必須是圓錐管螺紋，否則會導致連接不緊而泄漏。
      4、法蘭球閥上分度圓應與管道法蘭上分度圓尺寸一致方能相配，兩端管道中心應垂直于法蘭球閥法蘭面，否則會造成閥體扭曲而變形。
      5、管螺紋連接的球閥安裝時，密封材料應清潔、干凈。
      6、安裝時注意球閥手柄啟閉范圍內不能有障礙物，如墻、管子、連接螺母等。
      7、球閥手柄與閥體方向平行時為開，垂直時為關。
      8、介質應不含顆粒、腐蝕性氣體或液體。
      9、PP-R管球閥安裝：
        ①、將閥體上連接螺母、PP-R管法蘭和O型密封圈分別拆下。
        ②、將拆下連接螺母按原方向套入PP-R管上。
        ③、將PP-R管法蘭和PP-R管用熱熔器熔合后結合，冷卻后將O型密封圈套入PP-R管法蘭臺階上，最后將連接螺母與閥體擰緊即可。
