XD371X-16信號蝶閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
XD371X-16信號蝶閥介紹：
XD371X-16信號蝶閥適用在石油、化工、食品、醫藥、造紙、水電給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流設備使用。特別廣泛適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。
XD371X-16信號蝶閥結構特點：
1.小巧輕便，容易拆裝及維修，并可任意位置上安裝
2.結構簡單，緊湊90°運轉啟閉迅速
3.操作扭矩小，省力輕巧
4.達到完全密封，氣體試驗泄漏為零
5.選擇不同零總件材質，可適用多種介質
6.流量特性趨于直線，調節性能好
7.啟閉試驗次數多達上萬次，壽命長
8.凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。
【XD371X-16信號蝶閥主要零件材料】：
|
型號 |
閥體 |
蝶板 |
閥桿 |
閥座密封圈 |
|
XD371X-10 |
QT450，HT200 |
QT450,304 |
2Cr13 |
丁腈橡膠 |
|
XD371-16 |
【XD371X-16信號蝶閥性能參數】
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
XD371X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
XD371X-16 |
1.6 |
2.4 |
1.76 |
||
【XD371X-16信號蝶閥外形和連接尺寸】
|
公稱通徑DN(mm) |
尺寸 |
|||
|
L |
L1 |
H |
H1 |
|
|
50 |
43 |
135 |
160 |
230 |
|
65 |
46 |
135 |
170 |
250 |
|
80 |
46 |
135 |
180 |
275 |
|
100 |
52 |
160 |
205 |
310 |
|
125 |
56 |
160 |
210 |
330 |
|
150 |
56 |
240 |
220 |
360 |
|
200 |
60 |
240 |
260 |
420 |
|
250 |
68 |
280 |
290 |
500 |
|
300 |
78 |
320 |
325 |
570 |
|
350 |
78 |
320 |
360 |
640 |
|
400 |
102 |
320 |
400 |
700 |
|
450 |
114 |
320 |
450 |
770 |
|
500 |
127 |
320 |
500 |
870 |
|
600 |
154 |
400 |
655 |
1095 |
|
700 |
165 |
400 |
860 |
1425 |
|
800 |
190 |
400 |
895 |
1490 |

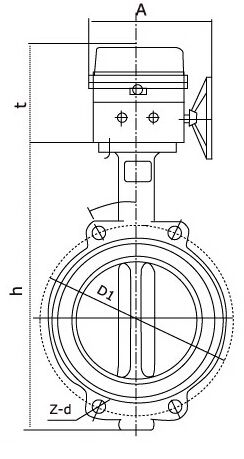

【XD371X-16信號蝶閥結構圖片】
