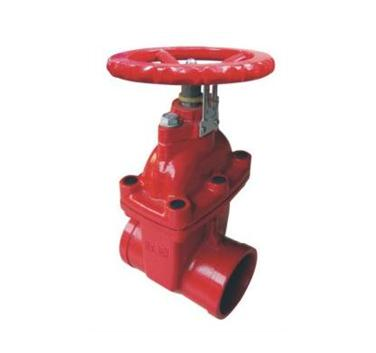

Z85X-16 暗桿溝槽閘閥是一種軟密封閘閥,擁有傳統閥門所不具備的多種優勢,應用范圍廣泛。
RVGX(Z85X)彈性座封閘閥的介紹:
溝槽式暗桿彈性座封閘閥是溝槽閘閥的一種,它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽閘閥重量輕,本體采用高級球墨鑄鐵制成,重量較傳統閘閥重量減輕約20%-30%,安裝維修方便。
RVGX(Z85X)彈性座封閘閥的適用范圍:
廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
【RVGX(Z85X)彈性座封閘閥(溝槽式暗桿)主要零件材料】
主要零件材料 | ||
序號 | 名稱 | 材料 |
1 | 閥體 | 球墨鑄鐵 |
2 | 閥瓣 | 球鐵,外覆丁腈橡膠 |
3 | 螺栓 | 鍍鋅 |
4 | 密封圈 | NBR |
5 | 閥蓋 | 球墨鑄鐵 |
6 | 閥桿 | 不銹鋼 |
7 | 0型密封圈 | NBR |
8 | 軸蓋 | 球墨鑄鐵 |
9 | 防塵罩 | NBR |
10 | 手輪 | 鑄鐵 |
11 | 緊固螺母 |
鍍鋅 |
【RVGX(Z85X)彈性座封閘閥(溝槽式暗桿)性能參數】
技術參數 | |
壓力等級 | 1.0MPa 1.6MPa |
密封試驗 | 1.5MPa 2.4MPa |
工作溫度 | 0-80℃ |
適用介質 |
水、氣等 |
【RVGX(Z85X)彈性座封閘閥(溝槽式暗桿)外形和連接尺寸】
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|||
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|||
Z81X Z85X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
|
||
H |
325 |
455 |
455 |
455 |
|
500 |
620 |
750 |
880 |
|
|
|||
D0 |
180 |
200 |
200 |
200 |
|
240 |
320 |
320 |
400 |
|
|
RVGX(Z85X)彈性座封閘閥的結構特點:
1. 整體包膠:閘門采用整體包膠,其良好的覆蓋性能與精確的幾何尺寸,保證密封可靠,壽命。
2. 重量輕:閥體采用球鐵制成,重量輕,安裝方便。
3. 平底閥座:底部采用與水管相同的平底式閥座設計,不產生雜物淤積,密封更可靠。
4. 耐腐蝕:內腔采用無毒環氧樹脂涂狀,防止腐蝕和生銹,不但可供生飲,而且可用于污水系統。
5. 三“0”密封:閥桿采用三道0型環密封,磨擦阻力小,開關輕巧,不漏水
