XD381X溝槽信號蝶閥（渦輪）
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【XD381X溝槽信號蝶閥（渦輪）產品用途】
XD381X溝槽信號蝶閥（渦輪）溝槽式（卡箍）連接閥門廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
【XD381X溝槽信號蝶閥（渦輪）產品特點】
XD381X溝槽信號蝶閥（渦輪）具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等特點。
【XD381X溝槽信號蝶閥（渦輪）主要零件材料】
| 序號 | 名稱 | 國標標準 | |
| 1 | 閥體 | 球鐵 | QT450-10 |
| 2 | 閥板 | 球鐵 | QT450-10 |
| 3 | 橡膠 | EPDM | |
| 4 | 上軸 | 不銹鋼 | 1Cr13 |
| 5 | 下軸 | 不銹鋼 | 1Cr13 |
| 6 | O形圈 | 丁腈 | |
| 7 | 定位齒盤 | 碳鋼 | 45# |
| 8 | 手柄 | 瑪鋼 | |
| 9 | 絲堵 | 碳鋼 |
45# |
【XD381X溝槽信號蝶閥（渦輪）性能參數】
公稱壓力：1.O1.62.5
試驗壓力殼體強度：1.52.43.75
密封性能：1.11.762.75
適用介質產品類型：鑄鐵、球墨鑄鐵、銅、碳鋼、不銹鋼
適用介質：水、水蒸汽、油品、空氣水、水蒸汽水、水蒸汽、油品、空氣
【XD381X溝槽信號蝶閥（渦輪）外形和連接尺寸】
| 規格 | 尺寸 (mm) | ||||||
| mm | inch | A | B | C | D | E | F |
| 50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
| 65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
| 80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
| 100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
| 125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
| 150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
| 200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
| 250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
| 300 | 12 | 166 | 324 | 13 | 19 | 270 |
230 |

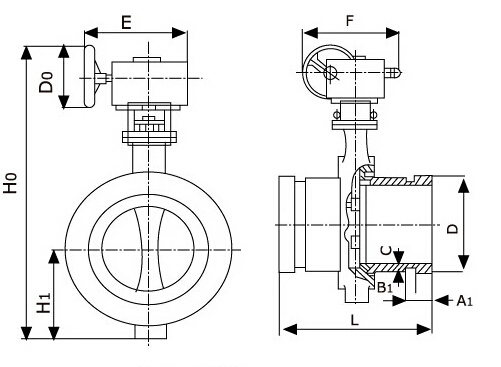

【XD381X溝槽信號蝶閥（渦輪）結構圖片】
