【JU40HX-16G 型柱塞截止閥產品用途】

JU40HX-16G 型柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。



【JU40HX-16G 型柱塞截止閥產品特點】

1、在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封 ，從而保證了閥門的密封性，杜絕了外泄漏

2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命

3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種



【JU40HX-16G 型柱塞截止閥執行標準】

設計標準： GB12233-89、12235-89

結構長度：GB12221-89

法蘭連接：GB79-59、GB113.1～9113.26

傳動方式：手動

試驗與檢驗：ZBJ160006、GB4981



【JU40HX-16G 型柱塞截止閥性能規范】

JU40HX-16G 型柱塞截止閥主要外形和連接尺寸

型號	公稱通徑	主要外形尺寸和連接尺寸
		L	D	D1	D2	b	Z-d	D0
JU41H/Y/W-16C/P/R	15	130	95	65	45	14	4-14	80
	20	150	105	75	55	14	4-14	100
	25	160	115	85	65	14	4-14	120
	32	180	135	100	78	16	4-18	140
	40	200	145	110	85	16	4-18	160
	50	230	160	125	100	16	4-18	180
	65	290	180	145	120	18	4-18	220
	80	310	195	160	135	20	8-18	240
	100	350	215	180	155	20	8-18	280
	125	400	245	210	185	22	8-18	320
	150	480	280	240	210	24	8-23	350
	200	600	335	295	265	26	12-23	450
	250	650	405	355	320	30	12-25	500
	300	750	460	410	375	30	12-25	560
	350	850	520	470	435	34	16-25	640
	400	950	580	525	485	36	16-30	720

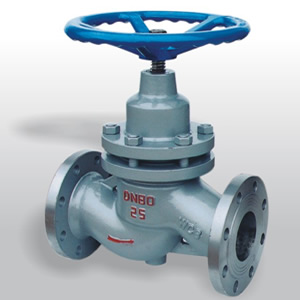

【JU40HX-16G 型柱塞截止閥結構圖片】
