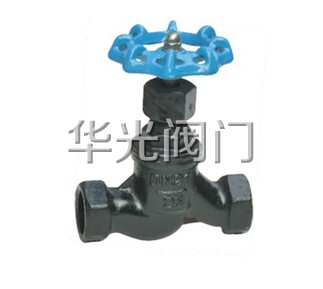

絲口截止閥J11H-16C
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
J11H-16C絲口截止閥產品用途
J11H-16C絲口截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小。
J11H-16C絲口截止閥執行標準
設計制造：GB12224GB/T12228BG/T12235
結構長度：JB/T96-95
法蘭尺寸：JB/T82.1~82.4-94
檢驗和試驗：GB/T13927
J11H-16C絲口截止閥結構圖
J11H-16C絲口截止閥主要材料
|
閥體，閥蓋，閥瓣 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
|
密封面 |
H(Cr13)或Y(硬質合金) |
W(本體)或Y（硬質合金） |
||
|
閥桿及內件 |
1Cr13 |
|
|
|
|
填料 |
柔性石墨 |
|||
|
墊片 |
高徑石墨 |
|||
|
適用介質 |
水，蒸汽，油品 |
硝酸類等腐蝕性介質 |
硝酸類等腐蝕性介質 |
|
|
適用溫度 |
<=425度 |
<=200度 |
||
J11H-16C絲口截止閥技術參數
|
公稱壓力 |
試驗壓力 |
||||
|
殼體 |
密封液體 |
低壓密封（氣） |
適用介質 |
工作溫度 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
水 |
<＝425 |
|
2.5 |
3.75 |
2.75 |
|||
|
4.0 |
6.00 |
4.40 |
|||
|
6.4 |
9.60 |
7.04 |
|||
|
10.0 |
15.0 |
11.0 |
|||
J11H-16C絲口截止閥主要外形尺寸、連接尺寸及重量
|
公稱通徑 DN （ mm ） |
管螺紋 G |
尺寸（ mm ） |
重量 (kg) |
|||||
|
L |
E |
S |
H |
H1 |
D0 |
|||
|
15 |
1/2 ″ |
90 |
14 |
32 |
109 |
117 |
55 |
0.9 |
|
20 |
3/4 ″ |
100 |
16 |
36 |
109 |
117 |
55 |
1.1 |
|
25 |
1 ″ |
120 |
18 |
46 |
132 |
142 |
80 |
1.8 |
|
32 |
1 1/4 ″ |
140 |
20 |
55 |
156 |
168 |
100 |
2.5 |
|
40 |
1 1/2 ″ |
170 |
22 |
65 |
167 |
182 |
100 |
3.7 |
|
50 |
2 ″ |
200 |
24 |
80 |
182 |
200 |
120 |
5.5 |
|
65 |
2 1/2 |
260 |
26 |
95 |
200 |
223 |
140 |
9.3 |
