DHH44X-10/16蝶式緩閉消聲止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
DHH44X-10/16蝶式緩閉消聲止回閥介紹：
DHH44X蝶式緩閉消聲止回主要用于工業、城市給排水管道和高層住宅、高級賓館、加壓輸水泵的出口處。在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無嘈聲、運行平穩，確保賓館、住宅環境安靜，并具有節能的效果。用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生，截流密封采用丁腈橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等特點。
DHH44X-10/16蝶式緩閉消聲止回閥結構圖：
DHH44X-10/16蝶式緩閉消聲止回閥主要技術參數：
|
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
最高工作壓力 |
|
DHH44X-10/16蝶式緩閉消聲止回閥 |
1.0 |
1.5 |
1.1 |
1.0 |
|
1.6 |
2.4 |
1.76 |
1.6 |
DHH44X-10/16蝶式緩閉消聲止回閥主要零件材料：
|
零件名稱 |
閥體 |
蝶板 |
閥桿 |
緩沖油缸 |
密封圈 |
|
材料 |
球墨鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |
DHH44X-10/16蝶式緩閉消聲止回閥標準：
|
類型 |
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
止回閥 |
ANSI B16.34 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.34 |
API |
|
止回閥 |
BS 1968 |
DHH44X-10/16蝶式緩閉消聲止回閥主要技術尺寸
|
DN（mm |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
2000 |
|
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
790 |
950 |
|
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
2150 |
2550 |
|
B |
450 |
520 |
590 |
670 |
750 |
780 |
850 |
970 |
1080 |
1200 |
1300 |
1450 |
1670 |
1880 |
1950 |
2450 |

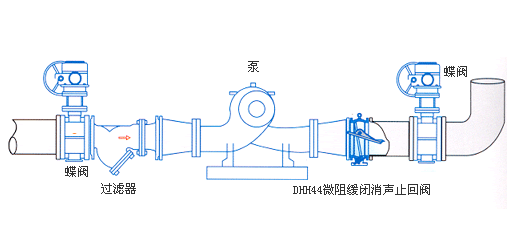

DHH44X-10/16蝶式緩閉消聲止回閥典型安裝圖：
