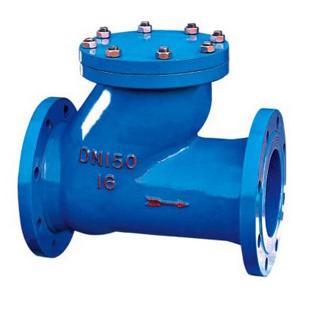

臥式球型止回閥HQ41X-16概述：
HQ41X臥式球形止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適用潛水排水污泵，介質溫度為≤80℃，以防止倒流及水錘對泵損害。

臥式球型止回閥HQ41X-16特點：

1、流體阻力小，球形污水止回閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、通道平整光滑，不易沉積介質，可以進行管線通球。

3、止回閥開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。

4、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。

5、密封性能好。球形污水止回閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。

6、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

臥式球型止回閥HQ41X-16結構圖：

HQ41X-16臥式球型止回閥主要技術參數：

公稱壓力：1.0～1.6MPa
公稱通經：50～350mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598

臥式球型止回閥HQ41X-16主要零部件：

HQ41X-16臥式球型止回閥主要連接外型尺寸：

臥式球型止回閥HQ41X-16安裝示意圖：

訂貨須知：

一、①臥式球型止回閥HQ41X-16產品名稱與型號②式球型止回閥HQ41X-16臥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定臥式球型止回閥HQ41X-16型號，請按臥式球型止回閥HQ41X-16型號直接向我們?nèi)A光閥門銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A光閥門專家為您審核把關。
