多功能止回閥JHL41X-16/25
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
多功能止回閥JHL41X-16/25概述：
多功能止回閥JHL41X也叫多功能三合一止回閥，融截止、節流、止回三種閥門之功能，可代替泵出口截止、節流、止回閥三臺閥門，實現一閥多用?？勺鰹楣艿雷詣?dòng)平衡分配閥使用，只要首次調好流量不動，以后停泵或開機都不需要再調，始終保持首次調好的流量。停泵后閥瓣自動快速止回，關閉平穩無水錘。長期停泵或泵修理，為確保安全密封，可將閥桿擰到底，頂住閥瓣即實現截止閥功能。JHL截止、節流、止回多功能閥完全取代了傳統管道裝置中須裝截止閥、調節閥、止回閥三臺閥門使用大量減少投資、空間和安裝費用。
多功能止回閥JHL41X-16/25特點：
1、用一個閥門,可以圓滿地完成三種功能：無水錘止回閥、閘閥、平衡閥。
2、泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。
3、通過調節開度，可以調節泵的輸出量。
4、裝有指示器，可以用眼睛確認閥門的開啟度。
5、密封墊用丁腈橡膠制作，因而根本不會泄漏，可以吸收沖力。
6、彈簧是用不銹鋼制作，因而具有很強的耐蝕性。
7、可節約水量的設備材料和費用，縮小安裝空間。
8、由于形狀和結構高等成流線型，因而壓降很小。
9、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
10、水平管道，垂直管道上均可安裝。
多功能止回閥JHL41X-16/25適用范圍：
三合一止回閥安裝在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝水，二次供水管道的泵出口上，用來防止泵停止運轉而引起的管道內的介質倒流。
多功能止回閥JHL41X-16/25產品功能介紹：
無水錘止回閥功能
1、即使泵出口壓力小也可以抬起閥辯。并使流體通過，(004～007kgf／cm2開始工作)。
2、l因停止運轉而使流體的流動一性被削弱時．閥瓣受彈簧作用．而關閉閥，這樣完全可以防止一般止回閥因逆流而產生的水擊。
3、三臺一止回閥，園其密封墊是由合成橡膠制作的，因而可以吸收關閉閥擗時所產生的沖擊，并且完全密封。
閘閥(截止閥)功能
利用閥桿向下推閥瓣．貼緊閥座，完全阻止流體。一般閘閥是由金屬接觸，因而不可能形成完全密封，而三合一止回閥．則由于其閥瓣是由丁腈橡膠制成的，因而能完全密封。
平衡閥功能：
通過用手上下調節桿調節盤的開度，可以調節流體的流量，利用指示器，可以觀察閥瓣的開閉狀態，

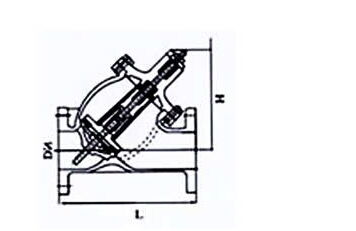

多功能止回閥JHL41X-16/25結構圖：
多功能止回閥JHL41X-16/25主要技術參數：
|
適合介質 |
水、油 |
||
|
適用壓力 |
1.0MPa、1.6MPa、2.5MPa |
||
|
適合溫度 |
80度 |
||
|
允許泄漏量 |
0 |
||
|
規格 |
DN40-DN600 |
||
|
閥門連接方式 |
法蘭標準 |
||
|
1.0MPa、1.6MPa、2.5MPa |
|||
|
材質 |
閥體蓋 |
鑄鐵HT200 |
球墨鑄鐵QT450 |
|
閥座 |
球墨鑄鐵 |
||
|
密封墊 |
丁晴橡膠 |
||
|
閥瓣 |
球墨鑄鐵 |
||
|
彈簧 |
不銹鋼 |
||
多功能止回閥JHL41X-16/25主要外形尺寸：
|
公稱通徑 |
安裝方式 |
閥長 |
法蘭直徑 |
開啟高度 |
螺栓孔中心距 |
螺栓孔數＊直徑 |
重量 |
|
50 |
法蘭連接 |
230 |
160 |
210 |
125 |
4*18 |
16 |
|
65 |
290 |
180 |
250 |
145 |
4*18 |
24 |
|
|
80 |
310 |
195 |
290 |
160 |
8*18 |
35 |
|
|
100 |
350 |
215 |
320 |
180 |
8*18 |
50 |
|
|
125 |
400 |
245 |
380 |
210 |
8*18 |
72 |
|
|
150 |
480 |
280 |
420 |
240 |
8*23 |
98 |
|
|
200 |
550 |
335 |
500 |
195 |
12*23 |
150 |
|
|
250 |
620 |
405 |
680 |
355 |
12*25 |
230 |
|
|
300 |
700 |
460 |
730 |
410 |
12*25 |
390 |
|
|
350 |
787 |
520 |
830 |
470 |
16*25 |
500 |
