HH77X-10/16Q蝶型止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
HH77X-10/16Q蝶型止回閥介紹：
HH77X-10/16Q蝶型止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。
HH77X-10/16Q蝶型止回閥適用范圍：
該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。

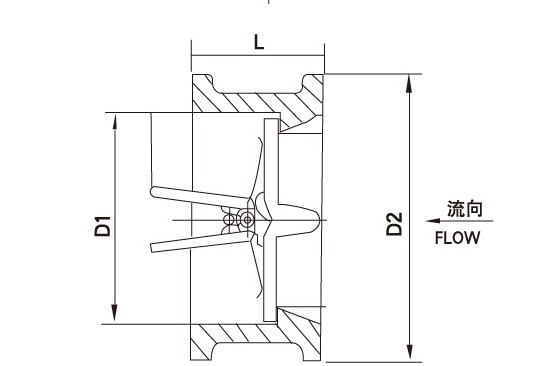

HH77X-10/16Q蝶型止回閥結構圖：
HH77X-10/16Q蝶型止回閥特點:
1、密封閥座采用多條窄帶設計，閥座直接硫化到閥體上，使密封可靠性大大提高，達到完全密封，實現零泄漏。
2、結構性能安全可靠，抗干擾性強，關閉速度快，水頭損失小。
3、結構長度短，剛性好，安裝方便。
4、主要零部件材質可選范圍寬，使用介質范圍廣。
HH77X-10/16Q蝶型止回閥主要零件材料：
|
型號 |
閥體 |
閥瓣 |
閥桿 |
彈簧 |
閥座 |
|
HH77X-10 |
QT450 |
QT450 304 鋁青銅 |
2CrB |
50Cr |
橡膠 （BUNA-N） Rubber （BUNA-N） |
|
HH77X-16 |
HH77X-10/16Q蝶型止回閥主要技術參數：
|
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
最高工作壓力 |
|
HH77X-10 |
1.0 |
1.5 |
1.1 |
1.0 |
|
HH77X-16 |
1.6 |
2.4 |
1.76 |
1.6 |
HH77X-10/16Q蝶型止回閥主要外形尺寸：
|
公稱通徑 |
L |
D2 |
D3 |
|
|
H77X |
H77H、H77Y、H77W |
|||
|
50 |
43 |
100 |
43 |
46 |
|
80 |
64 |
105 |
7l |
80 |
|
100 |
64 |
155 |
91 |
94 |
|
125 |
70 |
185 |
115 |
118 |
|
150 |
76 |
210 |
14l |
145 |
|
200 |
89 |
265 |
191 |
200 |
|
250 |
114 |
320 |
230 |
250 |
|
300 |
114 |
375 |
290 |
300 |
|
350 |
127 |
435 |
340 |
340 |
|
400 |
140 |
485 |
376 |
390 |
|
450 |
152 |
545 |
427 |
427 |
|
500 |
152 |
608 |
479 |
490 |
|
600 |
178 |
718 |
579 |
588 |
|
700 |
229 |
800 |
675 |
686 |
|
800 |
241 |
905 |
774 |
784 |
|
900 |
241 |
1005 |
875 |
- |
|
1000 |
300 |
1115 |
974 |
- |
|
1200 |
360 |
1325 |
1165 |
- |
