H77X/W型對夾回轉式止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【H77X/W型對夾回轉式止回閥介紹】
采用短型結構尺寸和雙閥瓣設計。相比傳統的旋起式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。BEUB可提供執行美標、國標連接尺寸的產品。
【H77X/W型對夾回轉式止回閥特點】
具有結構長度短，體積小重量輕，閥瓣關閉快速，水錘壓力小，流道通暢，流體阻力小，水平管道或垂直管道均可使用，安裝方便，動作靈敏，密封性能好，閥瓣行程短、關閥沖擊力小，簡單緊湊、造型美觀，使用壽命長、可靠性高，防止介質倒流，自動控制等特點。
【H77X/W型對夾回轉式止回閥零件材料】
|
零件名稱 |
材 料 |
||||
|
LJH77X-10C、25 16、40 |
LJH77H-16C、40 25、64 |
IJH77Y25I 40I164I |
LJH77W10C、25 16C、40 |
LJH77W-10P、25P 16P、40P |
|
|
閥體、蝶板 |
鑄鋼WCB |
鉻鉬鋼 |
鑄鋼WCB |
lCrl8Ni9Ti |
|
|
閥桿 |
2Crl3 |
lCrl8N19Tl |
20r13 |
||
|
閥體密封副 |
堆焊合金鋼 |
堆焊硬質合金 |
|||
|
助關彈簧 |
lCrl8N19Ti |
耐熱合金 |
1Crl8Ni9Ti |
||
【H77X/W型對夾回轉式止回閥性能參數】
|
H76對夾蝶式止回閥性能規范 |
||||
|
公稱壓力 |
0.6 | 1.0 |
1.6 |
|
|
工作壓力（MPa） |
1.6~10.0 |
|||
|
適用溫度（℃） |
≤350 |
≤200 |
||
|
適用介質 |
水、油、氣、蒸汽 |
腐蝕性介質 |
||
|
材料 |
閥體、蝶板 |
WCB |
304 |
316 |
|
閥桿 |
2Cr13，304,316 |
|||
|
密封面 |
合金鋼，橡膠 |
|||
|
彈簧 |
不銹鋼 |
|||

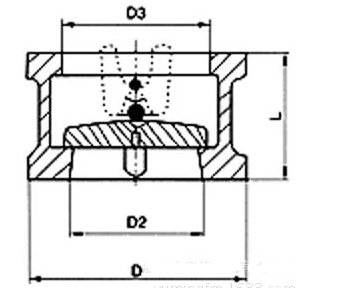

【H77X/W型對夾回轉式止回閥外形尺寸】
|
H76對夾蝶式止回閥外形尺寸 |
||||||
|
公稱壓力 |
公稱通徑 |
尺寸 |
||||
|
L |
D |
D3 |
D2 |
|||
|
PN1.6MPa PN2.5MPa |
50 |
60 |
108 |
56 |
51 |
|
|
65 |
67 |
128 |
73 |
65 |
||
|
80 |
73 |
142 |
88 |
80 |
||
|
100 |
73 |
162 |
108 |
102 |
||
|
125 |
86 |
192 |
132 |
127 |
||
|
150 |
98 |
218 |
160 |
152 |
||
|
200 |
127 |
273 |
210 |
203 |
||
|
250 |
146 |
328 |
266 |
254 |
||
|
300 |
181 |
384 |
310 |
305 |
||
|
350 |
184 |
444 |
355 |
350 |
||
|
400 |
191 |
496 |
405 |
400 |
||
|
450 |
203 |
556 |
455 |
450 |
||
|
500 |
219 |
618 |
505 |
500 |
||
|
600 |
222 |
732 |
605 |
600 |
||
|
700 |
305 |
802 |
700 |
695 |
||
|
800 |
305 |
912 |
800 |
796 |
||
|
900 |
368 |
1012 |
903 |
898 |
||
|
1000 |
432 |
1126 |
1055 |
1050 |
||
|
1200 |
524 |
1340 |
1205 |
1200 |
||
【H77X/W型對夾回轉式止回閥結構圖】
