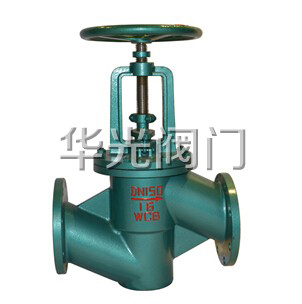

襯氟截止閥J41F46-10/16C
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
J41F46-10/16C襯氟截止閥的介紹：
J41F46-16C襯氟法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。
J41F46-10/16C襯氟截止閥的工作原理：
J41F46-10/16C襯氟法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
襯氟截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
J41F46-10/16C襯氟截止閥結構特點：
1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2、密封面不易磨損、擦傷，密封性較好、壽命長。
3、啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
4、閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
5、截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。
6、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
7、更換零件襯里材料可適用各種介質。

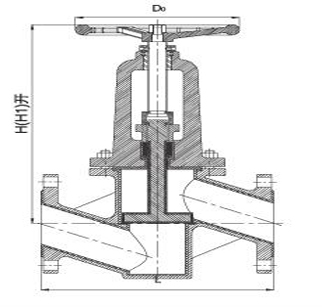

J41F46-10/16C襯氟截止閥的結構圖：
J41F46-10/16C襯氟截止閥主要零件材料：
閥體
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿
碳鋼鍍鎳磷、不銹鋼
閥座密封圈
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手輪
鑄鐵、碳鋼
J41F46-10/16C襯氟截止閥主要技術參數：
|
設計標準 |
GB12233/GB12233 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
手動、電動、氣動 |
J41F46-10/16C襯氟截止閥主要外形尺寸：
|
公稱通徑DN（mm） |
尺寸 |
|||
|
L |
H |
H1 |
D0 |
|
|
15 |
130 |
220 |
250 |
125 |
|
20 |
150 |
220 |
250 |
125 |
|
25 |
160 |
235 |
270 |
125 |
|
32 |
180 |
265 |
300 |
170 |
|
40 |
200 |
280 |
315 |
170 |
|
50 |
230 |
310 |
355 |
170 |
|
65 |
290 |
340 |
400 |
250 |
|
80 |
310 |
420 |
500 |
250 |
|
100 |
350 |
460 |
540 |
320 |
|
125 |
400 |
470 |
570 |
320 |
|
150 |
480 |
560 |
670 |
360 |
|
200 |
600 |
610 |
725 |
400 |
|
250 |
730 |
750 |
870 |
500 |
|
300 |
850 |
860 |
1020 |
600 |
