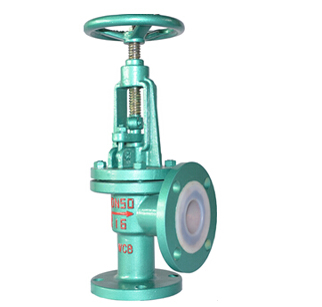

襯氟角式截止閥J44F46-10/16C
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
J44F46-10/16C襯氟角式截止閥概述:
截止閥是指關閉(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
J44F46-10/16C襯氟角式截止閥的適用范圍：
J44F46-16C襯氟角式截止閥適用在-50～150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。被廣泛應用在石油、化工等管路系統中做截斷介質用。
J44F46-10/16C襯氟角式截止閥的特點：
1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2、密封面不易磨損、擦傷，密封性較好、壽命長。
3、啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。
4、閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。
5、截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。
6、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
7、更換零件襯里材料可適用各種介質。

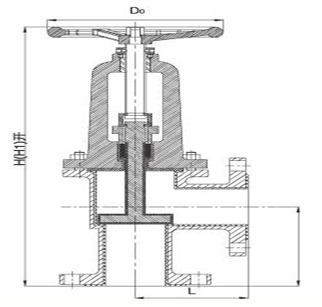

J44F46-10/16C襯氟角式截止閥的結構圖：
J44F46-10/16C襯氟角式截止閥的主要零件材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
|
4 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
|
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
|
7 |
閥桿螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|||
|
8 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
10 |
手柄 |
WCB |
WCB |
WCB |
|||
J44F46-10/16C襯氟角式截止閥的主要技術參數：
|
直通式 |
直流式 |
角式 |
|
|
公稱通徑 |
DN15~250 |
||
|
公稱壓力(Mpa) |
PN1.0、PN1.6、PN2.5 |
||
|
閥門材料 |
灰鑄鐵、碳鋼、不銹鋼 |
||
|
襯里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
||
|
適用介質 |
詳見防腐襯里材料 |
||
|
工作溫度(℃) |
|
|
|
|
設計制造 |
GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34 |
||
|
結構長度 |
GB/T 12221-1989 |
||
|
連接法蘭 |
JB/T 82.1-94、GB/T9113.1-2000 |
||
|
壓力試驗 |
GB/T 13927-1992 |
||
|
傳動方式 |
手動、齒輪傳動、氣動、電動 |
||
J44F46-10/16C襯氟角式截止閥的主要外形尺寸：
|
公稱通徑DN（mm） |
尺寸 |
|||
|
L |
H |
H1 |
D0 |
|
|
15 |
75 |
270 |
300 |
125 |
|
20 |
75 |
275 |
305 |
125 |
|
25 |
80 |
305 |
340 |
125 |
|
32 |
90 |
330 |
375 |
170 |
|
40 |
100 |
355 |
390 |
170 |
|
50 |
115 |
395 |
440 |
170 |
|
65 |
145 |
450 |
515 |
250 |
|
80 |
155 |
490 |
570 |
250 |
|
100 |
175 |
555 |
640 |
320 |
|
125 |
200 |
645 |
735 |
320 |
|
150 |
240 |
740 |
830 |
320 |
|
200 |
300 |
920 |
1070 |
400 |
