DA371F3/DA971F3襯氟塑料里蝶閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
DA371F3/DA971F3襯氟塑料里蝶閥介紹：
DA371F3/DA971F3襯氟塑料里蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的 硅橡膠襯墊調節閥門的密封性能;該閥門操作輕便，嚴密的密封性能，超 長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。
DA371F3/DA971F3襯氟塑料里蝶閥特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節;
2、偏心蝶閥為二維方向偏心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想;
3、四級加載彈性密封，保證了閥門內、外的零泄漏。
a:軸與蝶閥一體外襯F46;
b:軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c:軸的徑向采用O型圈與金屬軸套的組合;
d:閥座鑲嵌有彈性條的閥體槽內。
4、采用可彈性墊片定位準確，結構簡單。(*采用O型圈是為了防止意外泄漏時的安全措施)。
DA371F3/DA971F3襯氟塑料里蝶閥零件材料：
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、襯F46、F3 |
|
閥座 |
鑄鋼 |
|
帶桿蝶板 |
鑄鋼、不銹鋼、襯F46、F3 |
|
填料 |
F4 |
|
襯墊 |
硅橡膠 |
|
蝸輪手柄 |
球墨鑄鐵 |
DA371F3/DA971F3襯氟塑料里蝶閥性能參數：
公稱通經DN（mm)
50～2000
50～1600
公稱藥理PN（MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
DA371F3/DA971F3襯氟塑料里蝶閥外形尺寸：
公稱通徑
PN1.0(MPa)主要外形尺寸和連接尺寸
參考值
重量
DN
L
D
D1
D2
f
Z-Φd
H2
H1
㎏
40
33
145
110
85
3
4-Φ18
270
80
4
50
43
160
125
100
3
4-Φ18
280
85
5
65
46
180
145
120
3
4-Φ18
290
93
7
80
46
195
160
140
3
4-Φ18
310
100
9
100
52
215
180
155
3
8-Φ18
340
110
13
125
56
245
210
185
3
8-Φ18
355
120
15
150
56
280
240
210
4
8-Φ23
380
160
24
200
60
335
295
265
4
8-Φ23
430
245
38
250
68
390
350
320
4
12-Φ23
450
260
60
300
78
440
400
370
4
12-Φ23
480
300
70
350
78
500
460
420
4
16-Φ23
600
320
80
400
102
565
515
475
4
16-Φ25
630
330
120
450
114
615
565
525
4
20-Φ25
655
380
165
500
127
670
620
580
5
20-Φ25
680
390
205
600
154
780
725
690
5
20-Φ30
730
450
250
700
165
895
840
800
5
24-Φ30
790
480
320
800
190
1010
950
905
5
20-Φ34
880
580
395
900
203
1110
1050
1005
5
28-Φ34
930
625
450
1000
213
1220
1160
1115
6
28-Φ34
1000
660
600
1200
254
1450
1380
1325
6
32-Φ41
1300
780
825

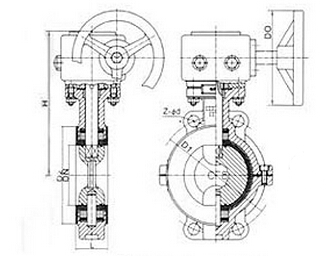

DA371F3/DA971F3襯氟塑料里蝶閥結構圖：
