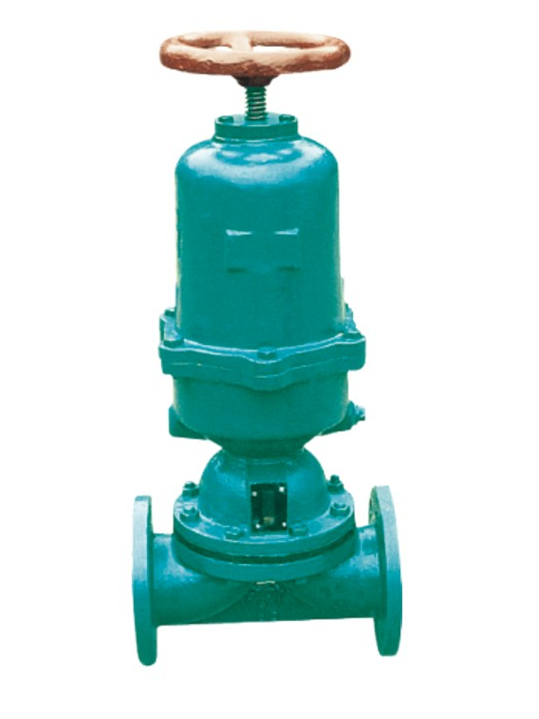

G41F3/EG641F3隔膜閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【G41F3/EG641F3隔膜閥產品用途】
G41F3/EG641F3隔膜閥是一種特殊形工的具有截斷功能的閥門，其啟閉件由鋼質瓣與軟質材料(橡膠和氟塑料復合)制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。
【G41F3/EG641F3隔膜閥產品特點】
最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。
【G41F3/EG641F3隔膜閥主要零件材料】
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體、閥蓋、閥瓣 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥桿 |
35 |
1Cr13 |
1Cr18Ni19Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里層 |
FEP（F46）PFA PCTFE（F3） |
|||||
|
4 |
隔膜 |
FEP（F46）/CR（氟丁橡膠）PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠） |
|||||
|
5 |
閥桿螺母 |
ZCuAL10Fe3 ZCuAL10Fe3 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
7 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
手輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
【G41F3/EG641F3隔膜閥性能參數】
漏率：≤1.3×10-5Pa。L／S；
材料：304、316L；
工作介質：氣，水，油；
工作溫度：氟橡膠-30℃～＋150℃；
【G41F3/EG641F3隔膜閥外形和連接尺寸】
| 公稱通徑 | 標準值 | 參考值 | ||||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(kg) |
| PN0.6MPa | ||||||||||||
| 15 | 1/2 | 124 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 120 | 80 | 1.6 | |
| 20 | 3/4 | 135 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 120 | 90 | 2.4 | |
| 25 | 1 | 145 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 160 | 100 | 3.4 | |
| 32 | 1 1/4 | 160 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 160 | 110 | 4.8 | |
| 40 | 1 1/2 | 180 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 200 | 120 | 6.0 | |
| 50 | 2 | 210 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 250 | 135 | 8.8 | |
| 65 | 2 1/2 | 254 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 250 | 145 | 11.5 | |
| 80 | 3 | 300 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 300 | 180 | 15.2 | |
| 100 | 4 | 348 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 300 | 195 | 18.8 | |
| 125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 350 | 210 | 22.5 | |
| 150 | 6 | 458 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 200 | 450 | 48 | |
| 200 | 8 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 200 | 490 | 65 | |
| 250 | 10 | 635 | 370 | 335 | 310 | 3 | 24 | 12-φ18 | 240 | 550 | 88 | |
| 300 | 12 | 749 | 435 | 395 | 362 | 4 | 24 | 12-φ23 | 280 | 600 | 125 | |
| 350 | 14 | 889 | 485 | 445 | 412 | 4 | 26 | 12-φ23 | 280 | 675 | 185 | |
| 400 | 16 | 991 | 535 | 495 | 462 | 4 | 28 | 16-φ23 | 320 | 780 | 255 | |
| 450 | 18 | 1092 | 590 | 550 | 518 | 4 | 28 | 16-φ23 | 360 | 820 | 320 | |
| 500 | 20 | 1194 | 640 | 600 | 568 | 4 | 30 | 16-φ23 | 360 | 910 | 405 | |

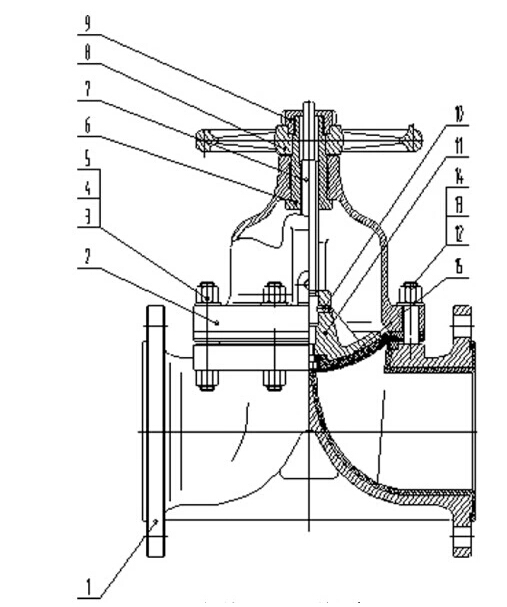

【G41F3/EG641F3隔膜閥結構圖片】
