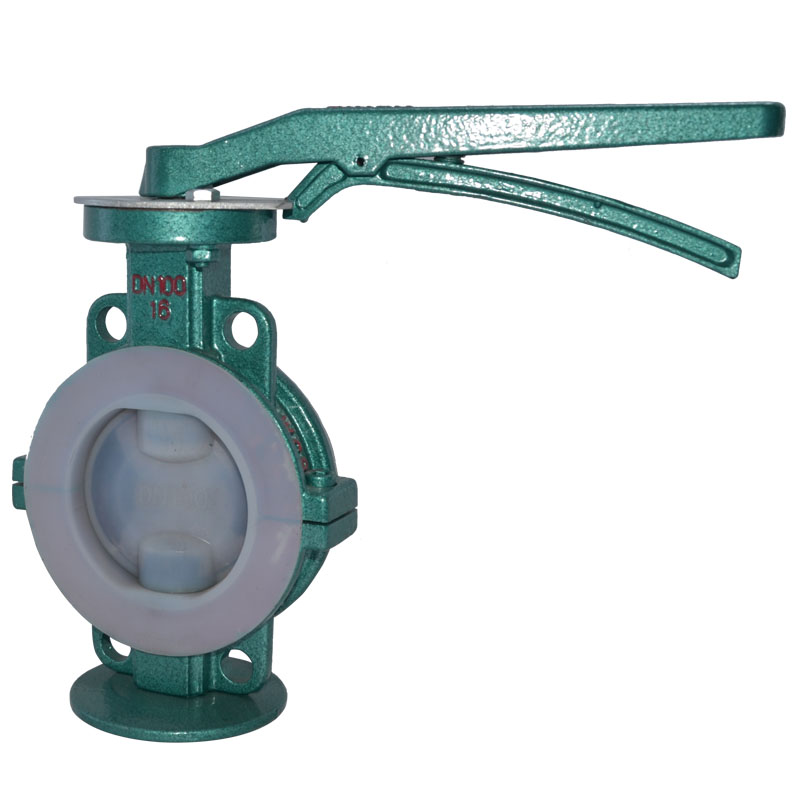

D71F46、D371F46襯氟手動對夾蝶閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D71F46、D371F46襯氟手動對夾蝶閥的結構特點：
1、襯氟對夾蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、襯氟對夾蝶閥可以運送高腐蝕介質，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。
3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。襯氟對夾蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
D71F46、D371F46襯氟手動對夾蝶閥的主要零件材料：
|
型號 |
閥體 |
蝶板 |
閥桿 |
密封擋圈 |
填襯 |
|
D71F46-10/16 |
WCB襯F4 |
WCB襯F4 |
2Cr13 |
聚四氟乙烯F4PTFE |
硅橡膠 |
|
D371F46-10/16 |
WCB襯F46 |
WCB襯F46 |
D71F46、D371F46襯氟手動對夾蝶閥的主要性能參數：
型號
公稱壓力PN(MPa)
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
工作溫度(℃)
適用介質
D71F46-10
1.0
1.5
1.1
-20～180
硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質
D71F46-16
1.6
2.4
1.76
-20～180
D371F46-10
1.0
1.5
1.1
-20～150
D371F46-16
1.6
2.4
1.76
-20～150
D71F46、D371F46襯氟手動對夾蝶閥的主要外形尺寸：
公稱通徑DN(mm)
尺寸
L
H1
H2
D1
D2
D0
50
43
75
150
49
98
140
65
46
83
155
62
115
140
80
46
90
175
77
133
160
100
52
100
180
97
148
200
125
56
105
201
122
185
200
150
56
133
225
147
215
240
200
60
165
260
197
265
280
250
68
196
296
247
320
280
300
78
225
330
295
370
320
350
78
264
360
340
430
320
400
102
285
410
390
485
3320
450
114
310
455
440
540
320
500
127
350
495
490
590
320
600
154
410
550
590
690
400
700
165
495
650
685
800
400
800
190
550
720
785
900
400
D71F46、D371F46襯氟手動對夾蝶閥結構圖：
