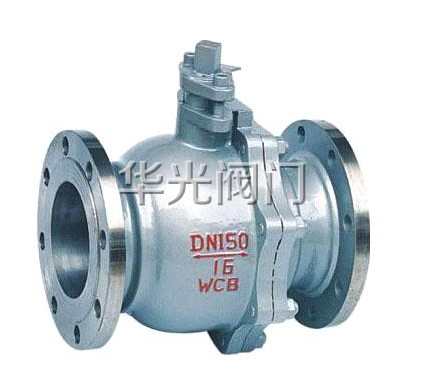

Q41F-10/16/25C鑄鋼手動球閥介紹
Q41F-10/16/25C鑄鋼手動球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
Q41F-10/16/25C鑄鋼手動球閥特點
1．閥流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統(tǒng)中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

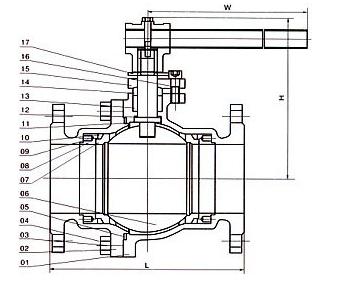

Q41F-10/16/25C鑄鋼手動球閥結構圖
Q41F-10/16/25C鑄鋼手動球閥零件材料
|
名稱 |
材料 |
|
|
閥體/閥蓋 |
WCB |
|
|
球體 |
WCBHCr |
|
|
閥桿 |
2Cr13 |
|
|
閥座 |
PTFE/PPL |
|
|
填料/墊片 |
PTFE/PPL |
石墨 |
|
螺栓 |
不銹鋼 |
35CrMoA |
|
螺母 |
不銹鋼 |
45、35CrMoA |
|
手柄 |
鑄鋼 |
|
Q41F-10/16/25C鑄鋼手動球閥性能參數
|
試驗項目 |
殼體試驗 |
密封試驗 |
上密封試驗 |
氣密封試驗 |
|
|
介質 |
水 |
氣 |
|||
|
單位 |
MPa |
MPa |
MPa |
MPa |
|
|
公稱壓力PN(MPa) |
1.6 |
2.4 |
18 |
18 |
0.5-0.7 |
|
2.5 |
3.8 |
2.8 |
2.8 |
||
|
4.0 |
6.0 |
4.4 |
4.4 |
||
|
6.4 |
9.6 |
7.0 |
7.0 |
||
|
10.0 |
15.0 |
11.0 |
11.0 |
||
|
16.0 |
24.0 |
18.0 |
18.0 |
||
Q41F-10/16/25C鑄鋼手動球閥外形尺寸
Q41F-16C鑄鋼法蘭球閥：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Q41F-25C鑄鋼法蘭球閥：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
