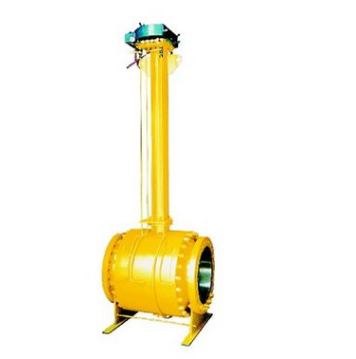

【Q61F/H/Y加長桿埋地式全焊接球閥介紹】

　　Q61F/H/Y加長桿埋地式全焊接球閥是高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以 固定球閥 的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。此閥一般水平安裝。

　　Q61F/H/Y加長桿埋地式全焊接球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部設有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

　　【Q61F/H/Y加長桿埋地式全焊接球閥性能優勢】

　　1、操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。

　　2、密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。

　　3、防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。

　　4、自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預]力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復

　　5、排泄管路：閥體上下均設置排泄孔，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料;可以排放中腔滯留物，減少介質對閥門的污染。

　　【Q61F/H/Y加長桿埋地式全焊接球閥特點】

　　1、雙阻塞與排放功能：固定球閥采用彈簧預緊浮動閥座，無論閥門處于全開或全關狀態時，上下游側的閥座使流體阻斷，閥體中腔滯留物通過排放閥排泄。

　　2、自動泄壓功能：閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，這對保證閥門在輸送液體介質時的安全性非常重要。

　　3、防火安全結構：閥門都具備防火安全功能，其設計、制造均遵循 API 607 和 API 6FA 規范要求。

　　【Q61F/H/Y加長桿埋地式全焊接球閥應用范圍】

　　Q61F/H/Y加長桿埋地式全焊接球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，適用溫度：-196～350℃，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于輸送水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。固定球閥的驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。固定式球閥一般采用法蘭連接，也可采用對焊連接。

　　【Q61F/H/Y加長桿埋地式全焊接球閥零件材料】

　　閥體材質：鑄鋼、不銹鋼、鍛鋼

　　閥 體：鋼制Q235A

　　球 體：不銹鋼SS304

　　閥 桿：不銹鋼2Cr13

　　閥桿密封：FPM

　　球體密封：碳化PTFE

　　手柄：DN15-DN200電鍍碳鋼、對于≥DN200，我們建議用手動齒輪

　　【Q61F/H/Y加長桿埋地式全焊接球閥性能參數】

　　壓力等級：1.6MPa~ 4.0MPa

　　產品規格：DN25 ~ 1000mm

　　產品材質：ST37.8，鍛鋼A105

　　適用溫度：-29℃≤t≤150 ℃(跟閥體材質及密封面材質不同所承溫有差異)

　　驅動方式：氣動、電動、手動、蝸輪驅動等

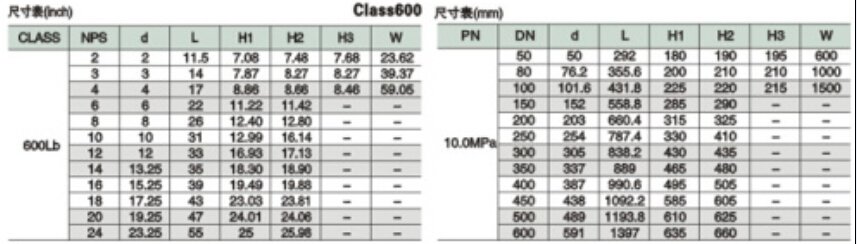

　　【Q61F/H/Y加長桿埋地式全焊接球閥外形尺寸】

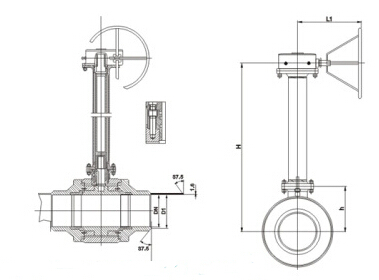

　　【Q61F/H/Y加長桿埋地式全焊接球閥結構圖】
