氣動球閥Q641F/Y-16/25C/P
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Q641F/Y-16/25C/P氣動球閥介紹
Q641F/Y-16/25C/P氣動球閥是氣動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強PTFE塑料(Q641F)、金屬堆焊鈷基(Q641Y)，公稱壓力PN16~PN63，閥體材料為WCB、CF8、CF8M、合金鋼的球閥。氣動法蘭球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制。選用不同的材質，氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動法蘭球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
Q641F/Y-16/25C/P氣動球閥特點
1. 流體阻力小，其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5. 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7. 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8. 因?yàn)闅鈩?dòng)球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
9.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，(手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥目前可以達到DN1200口徑。)
Q641F/Y-16/25C/P氣動球閥氣動執行器
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧復位）。
Q641F/Y-16/25C/P氣動球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣、氣動、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

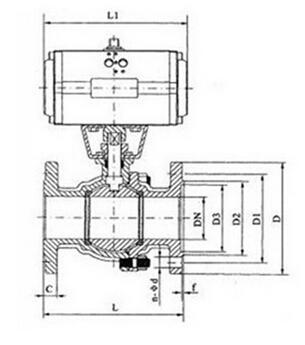

Q641F/Y-16/25C/P氣動球閥結構圖
Q641F/Y-16/25C/P氣動球閥零件材料
|
Q641F、Q641Y 型 PN16~PN63 氣動球閥零部件材料 |
||||
|
型號 |
材料 |
|||
|
閥體 |
閥桿 |
密封面 |
填料 |
|
|
Q641F-16C |
WCB |
2Cr13 |
PTFE、增強 PTFE |
PTFE |
|
Q641F-25 |
||||
|
Q641F-40 |
||||
|
Q641Y-16C |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q641Y-25 |
||||
|
Q641Y-40 |
||||
|
Q641F-16P |
CF8 |
304 |
PTFE、增強 PTFE |
PTFE |
|
Q641F-25P |
||||
|
Q641F-40P |
||||
|
Q641Y-16P |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q641Y-25P |
||||
|
Q641Y-40P |
||||
|
Q641F-16R |
CF8M |
316 |
PTFE、增強 PTFE |
PTFE |
|
Q641F-25R |
||||
|
Q641F-40R |
||||
|
Q641Y-16R |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q641Y-25R |
||||
|
Q641Y-40R |
||||
|
Q641F-16I |
合金鋼 |
不銹鋼 |
— |
— |
|
Q641F-25I |
||||
|
Q641F-40I |
||||
|
Q641F-63I |
||||
Q641F/Y-16/25C/P氣動球閥性能參數
|
公稱通徑DN（mm） |
15-250 |
|||
|
公稱壓力PN（MPa) |
1.6 |
|||
|
公稱壓力PS（MPa) |
強度試驗 |
2.4 |
||
|
密封試驗 |
1.76 |
|||
|
材料\材料代號 |
C |
P |
R |
|
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
密封圈 |
增強聚四氟乙烯對位聚苯 |
|||
|
填料 |
聚四氟乙烯柔性石墨 |
|||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28℃～300℃ |
|||
|
執行器 |
型號 |
BAW系列、GT系列、SW系列 |
||
|
氣源壓力 |
0.4-0.7Mpa |
|||
Q641F/Y-16/25C/P氣動球閥外形尺寸
|
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
