電動球閥Q941F/Y-16/25C/P
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Q941F/Y-16/25C/P電動球閥介紹
Q941F/Y-16/25C/P電動球閥閥座密封面材料為硬質合金或氟塑料，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封(金屬密封)，此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。
Q941F/Y-16/25C/P電動球閥原理
電動鑄鋼球閥旋轉90°即可實現閥門的全開、全關，適用于各種管路上，做啟閉用。與相同規格的閘閥和截止閥比較，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
Q941F/Y-16/25C/P電動球閥特點
Q941F/Y-16/25C/P電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器(也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構)與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

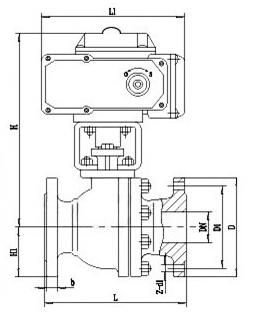

Q941F/Y-16/25C/P電動球閥結構圖
Q941F/Y-16/25C/P電動球閥零件材料
|
Q941F、Q941Y型PN16~PN63電動球閥零部件材料 |
||||
|
型號 |
材料 |
|||
|
閥體 |
閥桿 |
密封面 |
填料 |
|
|
Q941F-16C |
WCB |
2Cr13 |
PTFE、增強PTFE |
PTFE |
|
Q941F-25C |
||||
|
Q941F-40C |
||||
|
Q941Y-16C |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q941Y-25C |
||||
|
Q941Y-40C |
||||
|
Q941F-16P |
CF8 |
304 |
PTFE、增強PTFE |
PTFE |
|
Q941F-25P |
||||
|
Q941F-40P |
||||
|
Q941Y-16P |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q941Y-25P |
||||
|
Q941Y-40P |
||||
|
Q941F-16R |
CF8M |
316 |
PTFE、增強PTFE |
PTFE |
|
Q941F-25R |
||||
|
Q941F-40R |
||||
|
Q941Y-16R |
金屬堆焊鈷基 |
柔性石墨 |
||
|
Q941Y-25R |
||||
|
Q941Y-40R |
||||
|
Q941F-16I |
合金鋼 |
不銹鋼 |
— |
— |
|
Q941F-25I |
||||
|
Q941F-40I |
||||
|
Q941F-63I
|
||||
Q941F/Y-16/25C/P電動球閥性能參數
|
Q941F、Q941Y型PN16~PN63電動球閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Q941F-16C |
16 |
1.6 |
≤180 |
水、氣、油 |
|
Q941F-25C |
25 |
2.5 |
||
|
Q941F-40C |
40 |
4.0 |
||
|
Q941Y-16C |
16 |
1.6 |
≤425 |
水、氣、油含顆粒介質 |
|
Q941Y-25C |
25 |
2.5 |
||
|
Q941Y-40C |
40 |
4.0 |
||
|
Q941F-16P |
16 |
1.6 |
≤180 |
硝酸類 |
|
Q941F-25P |
25 |
2.5 |
||
|
Q941F-40P |
40 |
4.0 |
||
|
Q941Y-16P |
16 |
1.6 |
≤450 |
水、氣、油含顆粒介質 |
|
Q941Y-25P |
25 |
2.5 |
||
|
Q941Y-40P |
40 |
4.0 |
||
|
Q941F-16R |
16 |
1.6 |
≤180 |
硝酸類 |
|
Q941F-25R |
25 |
2.5 |
||
|
Q941F-40R |
40 |
4.0 |
||
|
Q941Y-16R |
16 |
1.6 |
≤450 |
水、氣、油含顆粒介質 |
|
Q941Y-25R |
25 |
2.5 |
||
|
Q941Y-40R |
40 |
4.0 |
||
|
Q941F-16I |
16 |
1.6 |
-29~150 |
水、蒸汽、氣體、油品等 |
|
Q941F-25I |
25 |
2.5 |
||
|
Q941F-40I |
40 |
4.0 |
||
|
Q941F-63I |
63 |
6.3
|
||
Q941F/Y-16/25C/P電動球閥外形尺寸
|
Q941F、Q941Y型（PN16）型法蘭連接浮動硬密封電動球閥外形及結構尺寸 |
||||||
|
DN |
L |
D |
H |
H1 |
L0 |
重量/kg |
|
15 |
130 |
95 |
340 |
39 |
120 |
25 |
|
20 |
130 |
105 |
353 |
43 |
120 |
26 |
|
25 |
140 |
115 |
353 |
48 |
120 |
27 |
|
32 |
165 |
135 |
378 |
58 |
120 |
28 |
|
40 |
165 |
145 |
378 |
62.5 |
120 |
30 |
|
50 |
200 |
160 |
405 |
76 |
418 |
37 |
|
65 |
220 |
180 |
435 |
86 |
418 |
42 |
|
80 |
250 |
195 |
450 |
100 |
418 |
51 |
|
100 |
280 |
215 |
570 |
131 |
418 |
90 |
|
125 |
320 |
245 |
592 |
148 |
418 |
125 |
|
150 |
360 |
280 |
623 |
173 |
585 |
178 |
|
200 |
457 |
335 |
689 |
219 |
585 |
243 |
|
250 |
533 |
405 |
765 |
260 |
585 |
380 |
|
300 |
610 |
460 |
885 |
305 |
585 |
535 |
