蝸輪球閥Q341F/Y-16/25C/P
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Q341F/Y-16/25C/P蝸輪球閥介紹
Q341F/Y-16/25C/P蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
Q341F/Y-16/25C/P蝸輪球閥特點
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且Q341蝸輪浮動球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

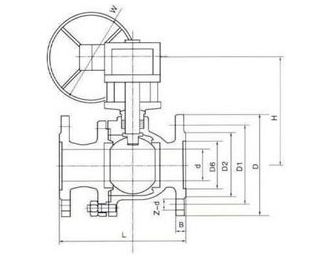

Q341F/Y-16/25C/P蝸輪球閥結構圖
Q341F/Y-16/25C/P蝸輪球閥零件材料
|
序號 |
零件名稱 |
材質 |
|
|
GB |
ASTM |
||
|
1 |
閥體 |
WCB |
A2116-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球體 |
1C18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石體 |
WCB |
A216-WCB |
|
7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304F/.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料壓蓋 |
WCB |
A2116-WCB |
|
10 |
定位片 |
25 |
A105 |
|
11 |
擋圈 |
65Mn |
AISI1066 |
|
12 |
手柄 |
K33 |
A47-667 |
|
13 |
閥桿 |
1Cr33 |
A276-410 |
|
14 |
螺釘 |
35 |
A193-B7 |
|
15 |
止推墊片 |
PTFE |
PTFE |
Q341F/Y-16/25C/P蝸輪球閥主要技術規范
|
設計依據 |
國標系列 |
美標系列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSIB16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSIB16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSIB16.10 |
|
連接法蘭 |
GB/T9113 |
ANSIB16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ANSIB16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
Q341F/Y-16/25C/P蝸輪球閥外形尺寸
|
公稱通徑 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
d1 |
13 |
19 |
25 |
38 |
64 |
64 |
76 |
102 |
127 |
152 |
203 |
|
L |
108 |
117 |
127 |
165 |
191 |
191 |
203 |
229 |
356 |
394 |
457 |
