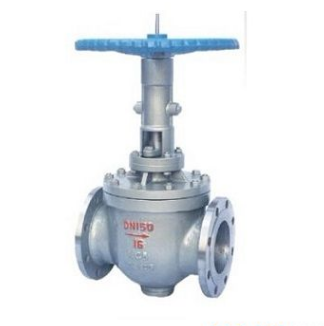

　　【GQ47H 型 PN16~PN100 軌道式鋼制球閥介紹】

　　 GQ47H 型 PN16~PN100 軌道式鋼制球閥適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。，傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

　　【GQ47H 型 PN16~PN100 軌道式鋼制球閥特點】

　　1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題

　　2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本

　　3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題

　　4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉

　　5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證

　　6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

　　【GQ47H 型 PN16~PN100 軌道式鋼制球閥零件材料】

主要型號

零件名稱

材質

	F
GQ40	Y
	H

	F
GQ47	Y
	H

閥體、閥蓋

WCB

ZG1Cr5Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球體

閥桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封面

硬質合金合金鋼

導向銷

2Cr13 40CrMn

閥桿螺母

鑄錳黃銅

螺栓

35

1Cr18Ni9Ti

螺母

35 45

填料

柔性石墨環PTFE

墊片

柔性石墨纏繞墊柔性石墨復合墊

手輪

可鍛鑄鐵

　　【GQ47H 型 PN16~PN100 軌道式鋼制球閥性能參數】

型號		GQ47H-16C	GQ47H-25C
工作壓力（MPa）		1.6	2.5
工作溫度（℃）		-190～550
適用介質		水、蒸汽、油品
材料	閥體、閥蓋	WCB
	閥桿	2Cr13
	球體	WCB＋HCr/STL
	閥座	25
	填料	柔性石墨

　　【GQ47H 型 PN16~PN100 軌道式鋼制球閥外形尺寸】

壓力級	主要尺寸	公稱通徑
壓力級	主要尺寸	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
PN1.6MPa	L	100	180	200	230	290	310	350	480	480	600	730	850	980	1100	1200	1250
	H	24	260	307	360	410	483	512	581	581	617	672	723	758	791	828	870
	㎏	9.5	16	19	28	30	41	55	115	115	215	270	385	502	876	980	1240
PN2.5MPa	L	160	180	200	230	290	310	350	480	480	600	730	850	980	1100	1200	1250
	H	260	280	320	260	430	490	525	604	604	642	695	742	781	815	864	905
	㎏	9.5	16	19	28	30	45	59	121	121	230	289	402	540	913	1120	1280
PN4.0MPa	L	160	180	200	230	290	310	350	480	480	600	730	850	980	1100	1200	1250
	H	260	280	320	360	436	492	527	649	649	701	750	750	790	832	875	910
	㎏	10	17	20	25	32	45	59	115	115	2130	295	402	540	913	1124	348
PN6.4MPa	L	160	180	200	230	290	310	350	480	480	600	730	850	980	1100	-	-
	H	280	300	329	365	450	509	541	725	725	781	790	806	821	858	-	-
	㎏	10	17	20	25	32	52	68	106	168	281	355	498	689	1134	-	-
150Lb	L	127	140	165	178	190	203	229	356	394	457	533	910	686	762	964	914
300Lb	L	165	178	190	216	214	283	305	381	403	502	568	648	762	838	914	991
600Lb	L	216	229	241	292	330	356	432	508	559	660	787	838	889	991	1092	1194

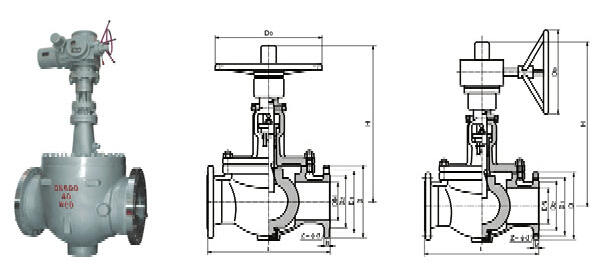

　　【GQ47H 型 PN16~PN100 軌道式鋼制球閥結構圖】

GQ47H 型 PN16~PN100 軌道式鋼制球閥結構圖
