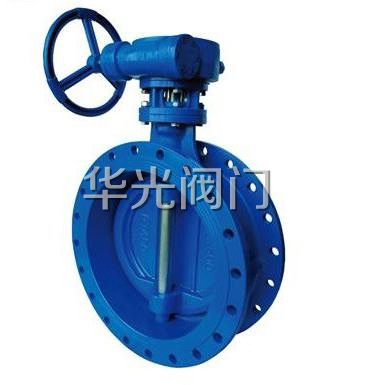

法蘭偏心蝶閥D343X-10/16Q【法蘭蝶閥】
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D343X-10/16Q法蘭偏心蝶閥概述：
法蘭偏心蝶閥密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂構成復合閥座，使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。
D343X-10/16Q法蘭偏心蝶閥工作原理：
法蘭偏心蝶閥的閥座采用合成橡膠，關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證蝶閥的密封。
D343X-10/16Q法蘭偏心蝶閥特點：
1、結構簡單，外形尺寸小，結構長度短，體積小，重量輕;
2、全開時閥座通道有效流通面積較大，流體阻力較??；
3、密封面材料采用丁晴橡膠，密封性能好；
4、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力；
5、操作靈活省力，可選擇手動、電動、氣動、液壓方式。
D343X-10/16Q法蘭偏心蝶閥適用范圍：
法蘭偏心蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

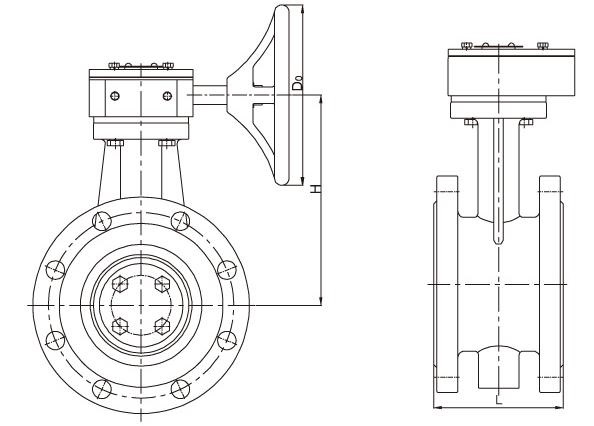

D343X-10/16Q法蘭偏心蝶閥結構圖：
D343X-10/16Q法蘭偏心蝶閥主要零件材料：
|
型號 |
閥體 |
蝶板 |
閥桿 |
閥座密封圈 |
|
D343X |
QT450 |
QT450 |
2Cr13 |
橡膠 |
D343X-10/16Q法蘭偏心蝶閥主要技術參數：
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
D343X |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
1.6 |
2.4 |
1.76 |
|||
D343X-10/16Q法蘭偏心蝶閥外形尺寸表：
|
公稱通徑DN(mm) |
尺寸 |
||
|
L |
D0 |
H |
|
|
50 |
108 |
135 |
175 |
|
65 |
112 |
135 |
175 |
|
80 |
114 |
135 |
190 |
|
100 |
127 |
160 |
200 |
|
125 |
140 |
160 |
215 |
|
150 |
140 |
160 |
215 |
|
200 |
152 |
240 |
310 |
|
250 |
165 |
280 |
310 |
|
300 |
178 |
320 |
340 |
|
350 |
190 |
320 |
355 |
|
400 |
216 |
320 |
535 |
|
450 |
222 |
320 |
540 |
|
500 |
229 |
360 |
590 |
|
600 |
267 |
360 |
650 |
|
700 |
292 |
360 |
710 |
|
800 |
318 |
400 |
815 |
|
900 |
330 |
400 |
870 |
|
1000 |
410 |
400 |
940 |
|
1200 |
470 |
400 |
1020 |
|
1400 |
530 |
400 |
1270 |
訂貨須知：
一、①D343X-10/16Q法蘭偏心蝶閥產品名稱與型號②D343X-10/16Q法蘭偏心蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D343X-10/16Q法蘭封偏心蝶閥型號，請按D343X-10/16Q法蘭偏心蝶閥型號直接向我們?nèi)A光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A光閥門為您審核把關。
