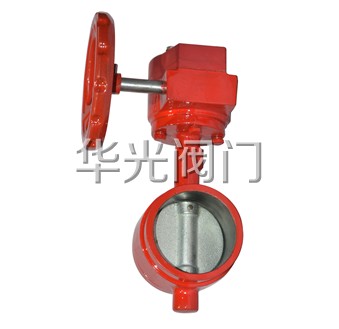

溝槽蝸輪蝶閥D381X-10/16Q-溝槽蝶閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D381X-10/16Q溝槽蝸輪蝶閥介紹
溝槽蝸輪蝶閥采用蝸輪、蝸桿的傳動方式，具有安裝方便、結構簡單、操作安全、密封可靠等特點，它的體積小巧，不受安裝空間的局限，便于閥門設備的維修與保養。溝槽蝸輪蝶閥的設計新穎獨特，實用性強，適用于食品、水電、給排水、石油、化工、治煉、船舶、造紙、醫藥、能源等系統管路，或是用于腐蝕性、非腐蝕性的液體、氣體、粉末等管線上做調節與截?cái)嗍褂谩?
D381X-10/16Q溝槽蝸輪蝶閥安裝事項
1.傳動結構、手輪以及手柄是不能作吊起來使用，在搬運時，請勿碰撞;
2.溝槽蝸輪蝶閥通常是垂直安裝，就是將閥桿處于垂直位置，而手輪位于頂部;
3.帶有旁通閥的溝槽蝸輪蝶閥在開啟使用前應該先將旁通閥打開;
4.若溝槽蝸輪蝶閥經常使用的話，至少每個月要進行清洗潤滑一次;
5.在安裝帶有傳動結構的溝槽蝸輪蝶閥必須按照使用說明書上的規定進行安置;
6.安裝溝槽蝸輪蝶閥時，手柄是不允許朝下的;
7.連接配件時要緊密牢固，安裝的位置與高度也要符合設計的標準要求;
8.溝槽蝸輪蝶閥在安裝前需要先進行檢測，看是否符合現行國家標準《通用閥門標志》GB12220的規定。

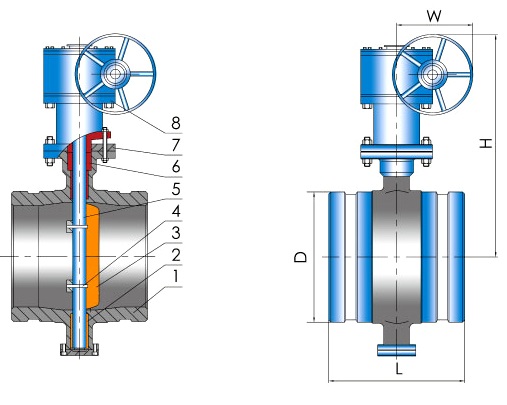

D381X-10/16Q溝槽蝸輪蝶閥結構圖
D381X-10/16Q溝槽蝸輪蝶閥主要零件材料
|
產品類型 |
材質 |
|||
|
閥體 |
閥板 |
閥軸 |
密封面 |
|
|
球墨鑄鐵 |
QT450 |
球鐵、碳鋼、噴涂或不銹鋼 |
鉻不銹鋼 |
橡膠NBR、丁晴橡膠NBR、乙丙EPOM、氟橡膠PTFE、聚四氟塑料F46 |
D381X-10/16Q溝槽蝸輪蝶閥主要技術參數
|
公稱壓力 |
1.O |
1.6 |
2.5 |
|||
|
試驗壓力 |
殼體強度 |
1.5 |
2.4 |
3.75 |
||
|
密封性能 |
1.1 |
1.76 |
2.75 |
|||
|
適用介質 |
產品類型 |
鑄鐵、球墨鑄鐵 |
||||
|
適用介質 |
水、水蒸汽、油品、空氣 |
|||||
|
工作溫度 |
密封面材質 |
橡膠 |
乙腈橡膠 |
乙丙橡膠 |
||
|
工作溫度 |
≤60 |
≤80 |
≤250 |
|||
D381X-10/16Q溝槽蝸輪蝶閥標準和外形尺寸
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 168 |
219 |
273 |
325 |
|
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
|||
|
B1 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
|||
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
|||
|
D381X D81X |
L |
88 |
90 |
96 |
115 |
- |
132 |
147 |
159 |
165 |
||
|
H1 |
60 |
75 |
80 |
94 |
- |
125 |
150 |
220 |
250 |
|||
|
Ho |
220 |
245 |
270 |
300 |
- |
350 |
400 |
600 |
740 |
|||
|
E |
245 |
245 |
245 |
245 |
- |
245 |
260 |
260 |
330 |
|||
|
F |
65 |
65 |
65 |
65 |
- |
65 |
90 |
125 |
180 |
|||
|
Do |
120 |
120 |
120 |
120 |
- |
140 |
140 |
140 |
240 |
|||
