對夾蝶閥D371X-10/16
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D371X-10/16對夾蝶閥概述：
D371X對夾蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中，給排水、氣體管道上作調節流量和截流介質的作用。
D371X-10/16對夾蝶閥適用范圍：
D371X對夾蝶閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保?？蛇m用于淡水、污水、海水、蒸汽、天然氣、食品、醫藥、油品及各種酸堿介質的管道。
D371X-10/16對夾蝶閥特點：
1、小巧輕便，容易拆裝及維修，并可任意位置上安裝；
2、結構簡單，緊湊90°運轉啟閉迅速；
3、操作扭矩小，省力輕巧；
4、達到完全密封，氣體試驗泄漏為零；
5、選擇不同零總件材質，可適用多種介質；
6、流量特性趨于直線，調節性能好；
7、啟閉試驗次數多達上萬次，使用周期長；
8、凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。

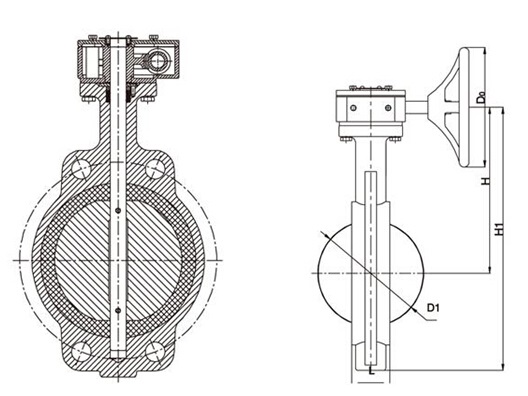

D371X-10/16對夾蝶閥結構圖：
D371X-10/16對夾蝶閥主要技術參數：
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
D371X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
D371X-16 |
1.6 |
2.4 |
1.76 |
||
D371X-10/16對夾蝶閥的主要零件材料
|
型號 |
閥體 |
蝶板 |
閥桿 |
閥座密封圈 |
|
D371X-10 |
QT450，HT200 |
QT450,304 |
2Cr13 |
丁腈橡膠 |
|
D371-16 |
D371X-10/16對夾蝶閥外形尺寸表：
|
公稱通徑DN(mm) |
尺寸 |
|||
|
L |
L1 |
H |
H1 |
|
|
50 |
43 |
135 |
160 |
230 |
|
65 |
46 |
135 |
170 |
250 |
|
80 |
46 |
135 |
180 |
275 |
|
100 |
52 |
160 |
205 |
310 |
|
125 |
56 |
160 |
210 |
330 |
|
150 |
56 |
240 |
220 |
360 |
|
200 |
60 |
240 |
260 |
420 |
|
250 |
68 |
280 |
290 |
500 |
|
300 |
78 |
320 |
325 |
570 |
|
350 |
78 |
320 |
360 |
640 |
|
400 |
102 |
320 |
400 |
700 |
|
450 |
114 |
320 |
450 |
770 |
|
500 |
127 |
320 |
500 |
870 |
|
600 |
154 |
400 |
655 |
1095 |
|
700 |
165 |
400 |
860 |
1425 |
|
800 |
190 |
400 |
895 |
1490 |
