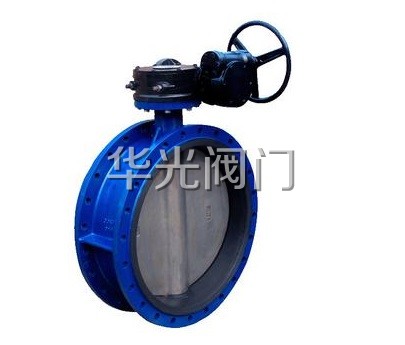

法蘭中線蝶閥D341X-10/16Q【法蘭蝶閥】
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D341X-10/16Q法蘭中線蝶閥介紹
法蘭中線蝶閥的蝶板安裝于管道的直徑方向。法蘭中線蝶閥結構簡單、體積小、重量輕。只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
D341X-10/16Q法蘭中線蝶閥適用范圍
法蘭中線蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。
D341X-10/16Q法蘭中線蝶閥特點
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。
3、可以運送泥漿，在管道口積存液體最少。
4、低壓下，可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大，流體阻力較小。
7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。
9、安裝方便。
10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。

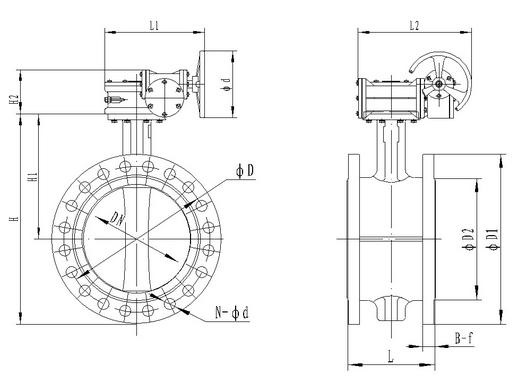

D341X-10/16Q法蘭中線蝶閥結構圖
D341X-10/16Q法蘭中線蝶閥主要零件材料
|
型號 |
閥體 |
蝶板 |
閥桿 |
閥座密封圈 |
|
D341X |
QT450 |
QT450 |
2Cr13 |
丁腈橡膠 |
D341X-10/16Q法蘭中線蝶閥主要性能參數
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
D341X |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
1.6 |
2.4 |
1.76 |
|||
D341X-10/16Q法蘭中線蝶閥主要外形尺寸
|
公稱通徑DN(mm) |
尺寸 |
||
|
L |
D0 |
H |
|
|
50 |
108 |
135 |
175 |
|
65 |
112 |
135 |
175 |
|
80 |
114 |
135 |
190 |
|
100 |
127 |
160 |
200 |
|
125 |
140 |
160 |
215 |
|
150 |
140 |
160 |
215 |
|
200 |
152 |
240 |
310 |
|
250 |
165 |
280 |
310 |
|
300 |
178 |
320 |
340 |
|
350 |
190 |
320 |
355 |
|
400 |
216 |
320 |
535 |
|
450 |
222 |
320 |
540 |
|
500 |
229 |
360 |
590 |
|
600 |
267 |
360 |
650 |
|
700 |
292 |
360 |
710 |
|
800 |
318 |
400 |
815 |
|
900 |
330 |
400 |
870 |
|
1000 |
410 |
400 |
940 |
|
1200 |
470 |
400 |
1020 |
|
1400 |
530 |
400 |
1270 |
