襯四氟對夾手柄蝶閥D71F4-10/16
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D71F4-10/16襯四氟對夾手柄蝶閥介紹
D71F4-10/16襯四氟對夾手柄蝶閥廣泛用于自來水、污水、建筑、石油、化工食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和節流裝置使用。
D71F4-10/16襯四氟對夾手柄蝶閥特點
1、襯氟對夾蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)唷⒔油?、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、襯氟對夾蝶閥可以運送高腐蝕介質，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。
3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。襯氟對夾蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

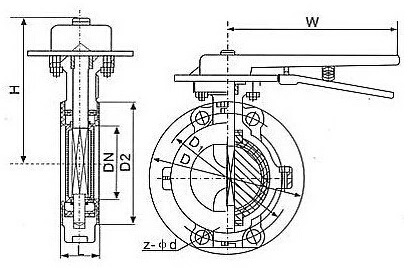

D71F4-10/16襯四氟對夾手柄蝶閥結構圖
D71F4-10/16襯四氟對夾手柄蝶閥零件材料
|
零件名稱 Part name |
材料 Material |
|
上下閥體 Upper and lower valve body |
鑄鐵Cast iron、鑄鋼Cast steel、不銹鋼Stainless steel、襯Lining/F4 、F46 |
|
閥座 Valve sea |
F4/F46 |
|
帶桿蝶板 With lever dish plate |
全襯Fulling (WCB包襯)F4/F46、半襯Half lining(不銹鋼)/F4、F46 |
|
襯墊 Liner |
硅橡膠 |
|
蝸輪手柄 Worm handle |
Qt400-15球墨鑄鐵、鋁合金 |
D71F4-10/16襯四氟對夾手柄蝶閥標準
|
技術規范Technical specification |
|
|
設計標準Design standard |
GB12238 |
|
結構長度Structure length |
GB12221 |
|
法蘭標準Flange standard |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗Inspection and tes |
GB/T13927 |
|
驅動方式Drive mode |
蝸輪Worm、手動Manual、電動Electric、氣動Pneumatic |
D71F4-10/16襯四氟對夾手柄蝶閥適用介質
硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質
D71F4-10/16襯四氟對夾手柄蝶閥外形尺寸
|
公稱通徑DN(mm) |
尺寸 |
|||||
|
L |
H1 |
H2 |
D1 |
D2 |
D0 |
|
|
50 |
43 |
75 |
150 |
49 |
98 |
140 |
|
65 |
46 |
83 |
155 |
62 |
115 |
140 |
|
80 |
46 |
90 |
175 |
77 |
133 |
160 |
|
100 |
52 |
100 |
180 |
97 |
148 |
200 |
|
125 |
56 |
105 |
201 |
122 |
185 |
200 |
|
150 |
56 |
133 |
225 |
147 |
215 |
240 |
|
200 |
60 |
165 |
260 |
197 |
265 |
280 |
|
250 |
68 |
196 |
296 |
247 |
320 |
280 |
|
300 |
78 |
225 |
330 |
295 |
370 |
320 |
|
350 |
78 |
264 |
360 |
340 |
430 |
320 |
|
400 |
102 |
285 |
410 |
390 |
485 |
320 |
|
450 |
114 |
310 |
455 |
440 |
540 |
320 |
|
500 |
127 |
350 |
495 |
490 |
590 |
320 |
|
600 |
154 |
410 |
550 |
590 |
690 |
400 |
|
700 |
165 |
495 |
650 |
685 |
800 |
400 |
|
800 |
190 |
550 |
720 |
785 |
900 |
400 |
