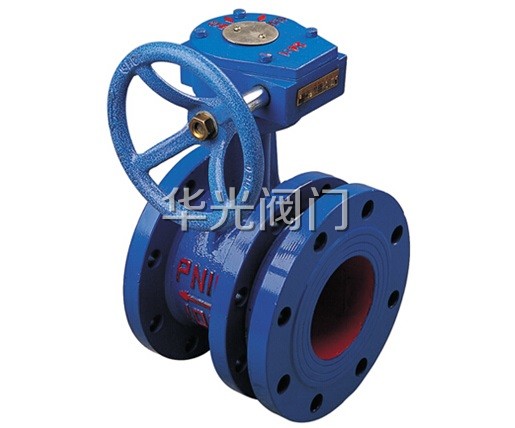

SD341X-10/16Q法蘭中線伸縮蝶閥介紹
作為一種用來實現管路系統通斷及流量控制的部件,SD341X-10/16Q法蘭中線伸縮蝶閥已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向。

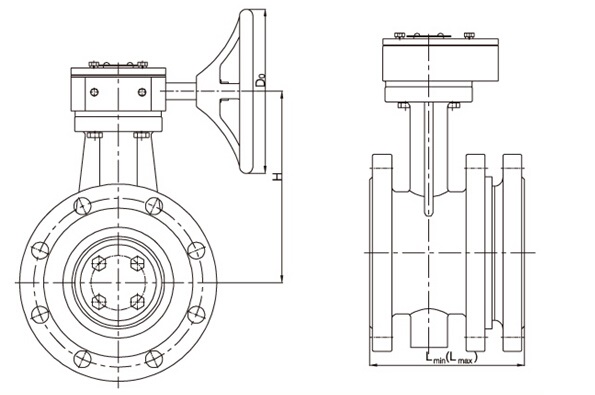

SD341X-10/16Q法蘭中線伸縮蝶閥結構圖
SD341X-10/16Q法蘭中線伸縮蝶閥主要性能參數
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
工作溫度(℃) |
適用介質 |
SD341X-10 |
1.0 |
1.5 |
1.1 |
≤80 |
水、油品等 |
SD341X-16 |
1.6 |
2.4 |
1.76 |
≤80 |
SD341X-10/16Q法蘭中線伸縮蝶閥主要零件材料
型號 |
閥體 |
蝶板 |
閥桿 |
閥座密封圈 |
伸縮管 |
SD341X-10 |
QT450 |
QT450,304 |
2Cr13 |
丁晴橡膠 |
QT450 |
SD341X-16 |
SD341X-10/16Q法蘭中線伸縮蝶閥主要外型尺寸
公稱通徑DN(mm) |
尺寸 |
||
Lmin(lmax) |
D0 |
H |
|
50 |
140(155) |
135 |
175 |
65 |
155(170) |
135 |
175 |
80 |
165(185) |
135 |
190 |
100 |
170(190) |
160 |
200 |
125 |
190(215) |
160 |
215 |
150 |
190(215) |
160 |
215 |
200 |
210(240) |
240 |
310 |
250 |
220(250) |
280 |
310 |
300 |
245(270) |
320 |
340 |
350 |
270(300) |
320 |
355 |
400 |
300(330) |
320 |
535 |
450 |
305(335) |
320 |
540 |
500 |
325(360) |
320 |
590 |
600 |
360(390) |
320 |
650 |
700 |
390(425) |
360 |
710 |
800 |
420(455) |
400 |
815 |
900 |
460(500) |
400 |
870 |
1000 |
500(540) |
400 |
940 |
1200 |
560(610) |
400 |
1020 |
1400 |
640(700) |
400 |
1270 |
SD341X-10/16Q法蘭中線伸縮蝶閥安裝注意事項
1、安裝前必須平放,切勿隨意磕碰,運行時嚴禁將支架卸掉;
2、伸縮蝶閥出廠時結構長度為最小長度,安裝時,拉至安裝長度(即設計長度);
3、安裝前必須松開伸縮部位的密封墊壓蓋,然后待本閥門與管道所需要的長度后,再鎖緊伸縮密封壓蓋;
4、當管道間長度超過伸縮閥安裝長度時,請調整管道間隔,切勿強行拉伸縮蝶閥,以免損壞蝶閥;
5、可在任意安裝,做溫度補償用時,在管道安裝完成后,需沿管道軸線方向兩端加支架,防止伸縮閥伸縮管拉出。
